От 3D-скана к технологичной CAD-модели

Развиваем методику восстановления импеллеров и литых деталей с учётом способа изготовления. Сканы задают измеренную форму, а технологическая логика — структуру будущей модели.

Вместо переноса каждой неровности сетки в CAD выделяем поверхности вращения, выдавленные контуры, плоскости, цилиндры и сопряжения. Для лопаток и сложных переходов используем управляемые линейчатые и B-spline/NURBS-поверхности.

01 / Исходная геометрия

Аудит сетки, масштаб, базирование, ось вращения и плоскости симметрии.

02 / Логика изготовления

Разделение на конструктивные элементы, подбор сечений, уклонов и радиусов.

03 / Построение

Аналитические операции и управляемые поверхности с сохранением согласованных участков.

04 / Контроль

Двустороннее сравнение со сканом, сечения, кривизна и повторный импорт STEP.

Разработка методики · насосное оборудование

Восстановление импеллеров

Корпусные участки восстанавливаем как тела вращения, нижние завихрители — как призматические элементы. Повторяющиеся лопатки строим по единому закону и располагаем вокруг оси. Наружную сторону лопатки описываем линейчатой поверхностью; внутреннюю — управляемым профилем, включая гиперболоидные участки, когда это соответствует скану.

Отдельно подбираем форму заходной кромки, касательный выход и корневые сопряжения. Проверяем плавность по всей поверхности: сечения, нормали, главные и гауссова кривизны помогают обнаружить перекручивание, волнистость и локальные провалы.

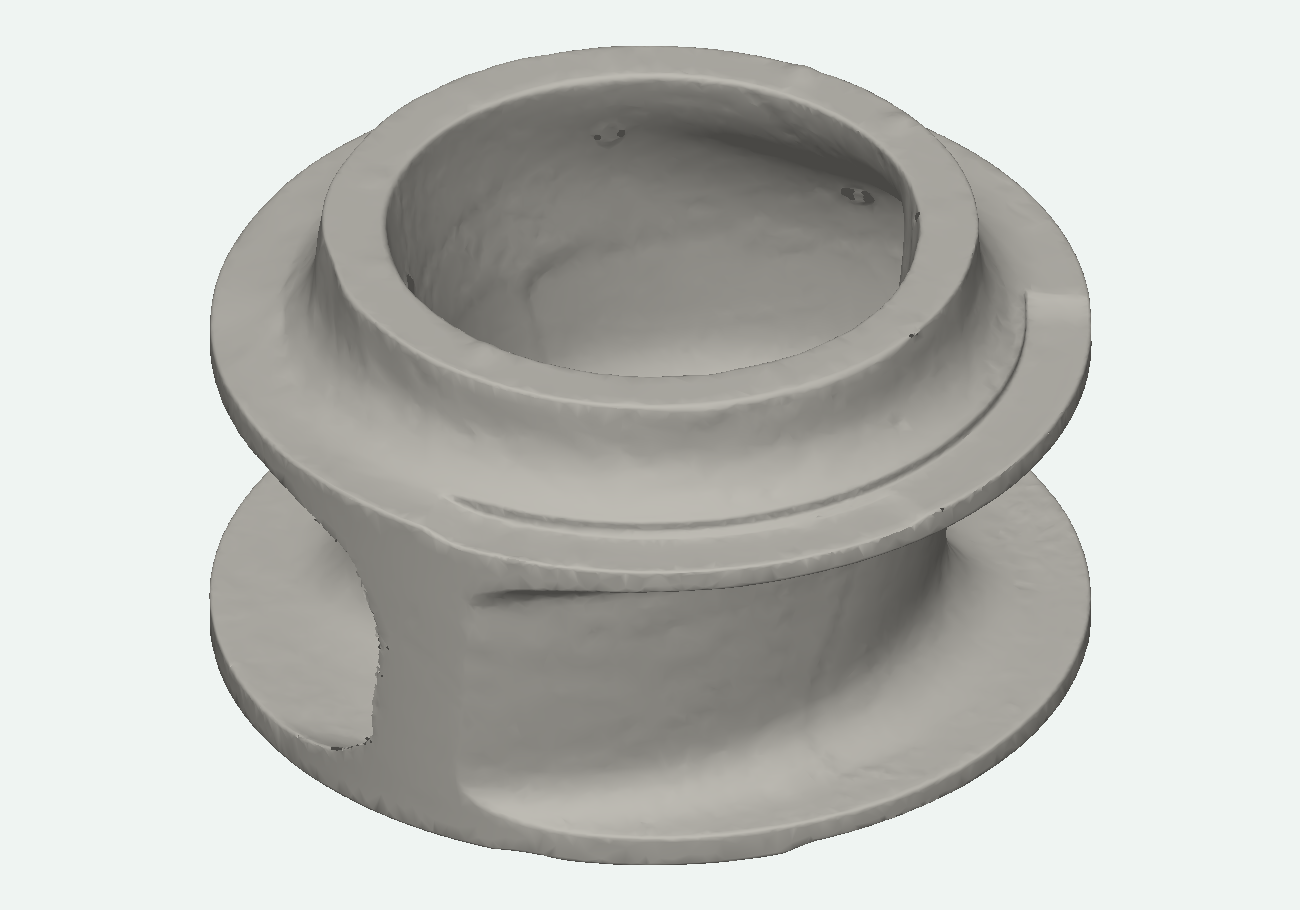

Исходный скан импеллера 2 в мировой системе координат

Восстановленная модель импеллера 2 — версия V43

Изображения показывают одну деталь до и после восстановления. Встроенные модели ниже позволяют отдельно рассмотреть геометрию двух проектов.

Что подтверждает проверка V43

По сохранённому отчёту после экспорта и повторного импорта STEP получено одно валидное замкнутое тело. Радиусы трёх выходов выполнены аналитическими цилиндрами: 46, 16 и 30 мм.

Выборочное общее СКО: скан → CAD — 0,944 мм; CAD → скан — 0,945 мм. В области изменённых выходов — 0,390 и 0,465 мм соответственно. Эти показатели относятся к конкретной версии и областям проверки; они не являются допуском в каждой точке.

Плавная геометрия каналов — часть конструкторской проработки. Расход, напор, кавитация и режим течения требуют отдельного CFD-расчёта и испытаний; по одной геометрии их не заявляем.

Разработка методики · литые детали

Аналитическое восстановление литых деталей

Форму восстанавливаем через геометрические примитивы и булевы операции: пересечение выдавленных контуров в разных проекциях, тела вращения, вычитание карманов и отверстий. Рёбра и плоские стенки сохраняем конструктивными элементами. Литейные уклоны и радиусы определяем по скану и согласованной технологии.

Скругления выполняем после получения основного тела, чтобы пересекающие контуры не обрезали уже построенные радиусные торцы. Радиусы нормализуем по согласованному ряду; для фрезерованных участков учитываем форму инструмента.

Исходный скан литой детали после базирования

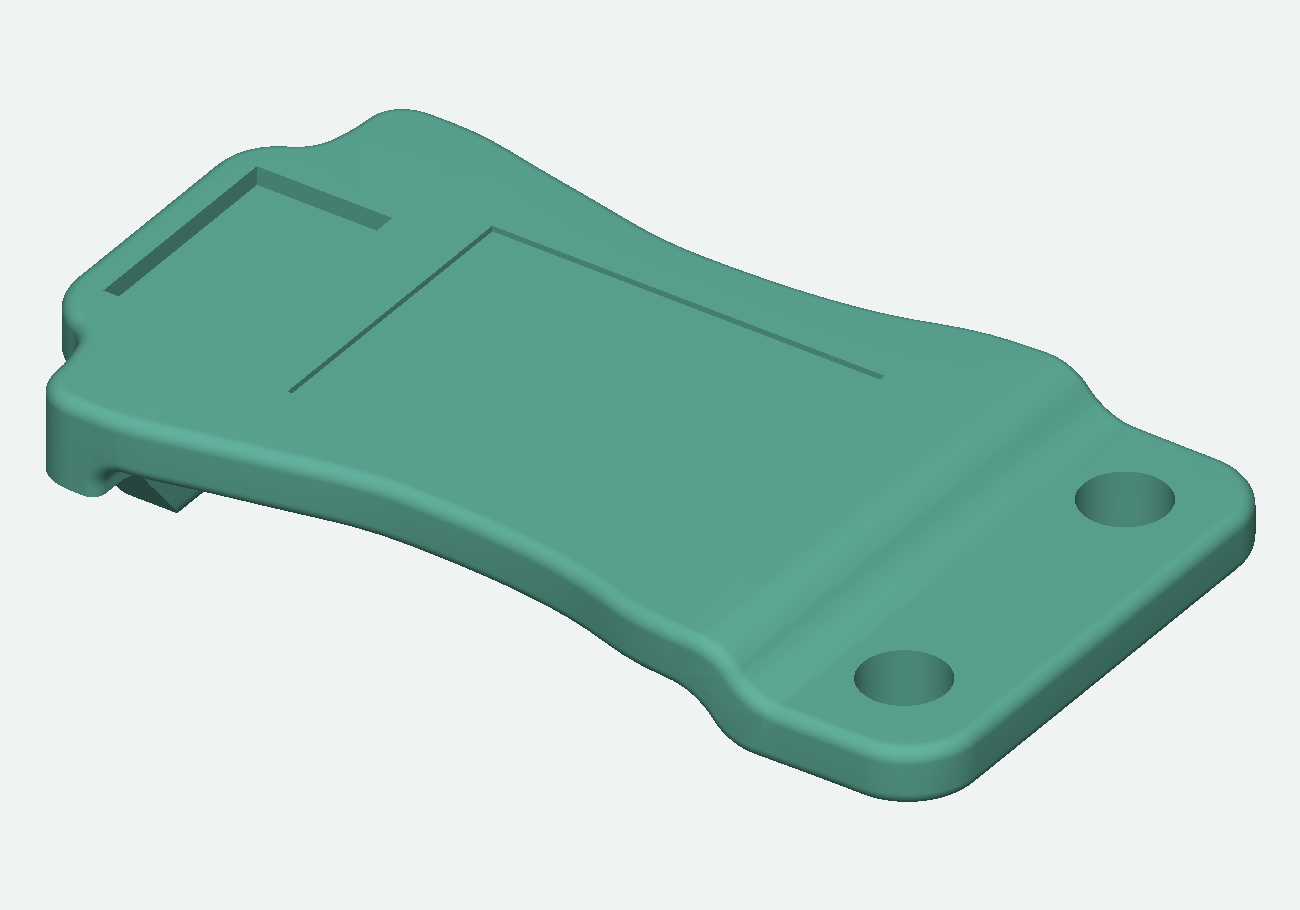

Результат восстановления: аналитическая основа и сопряжения

Пример проверенной реконструкции

В сохранённом отчёте: одно валидное тело после повторного импорта STEP, симметрия относительно XoZ. Выборочное СКО скан → CAD — 0,130 мм, CAD → скан — 0,154 мм. Основа — плоскости и цилиндры; операция скругления также создаёт тороидальные и переходные B-spline-грани.

Остаточные расхождения сохраняются у локального выступа и резких углов выборок. Полное соответствие всей детали допуску 0,1 мм не заявляется. Усадка и производственные припуски назначаются отдельным этапом.

Пример применения методики

Восстановление поверхности керамической чаши

Ниже показан пример восстановления поверхности по сканированным данным. Исходный скан содержал неполные зоны, которые были восстановлены и экстраполированы в составе итоговой CAD-поверхности.

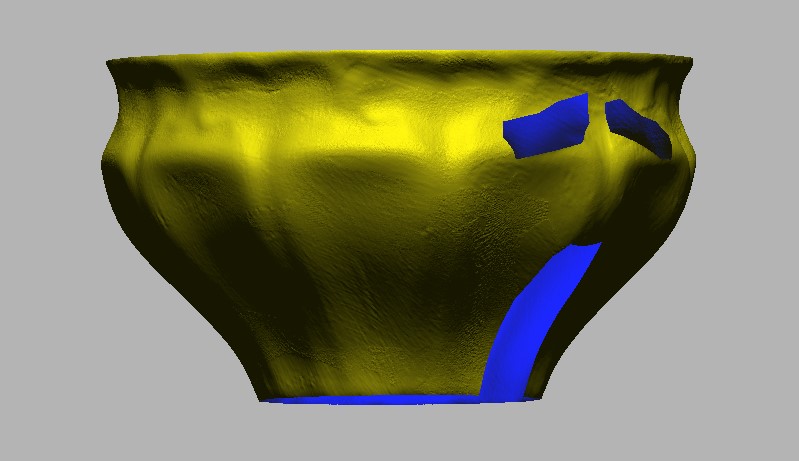

Рис. 1 — исходный скан керамической чаши — Рис. 1 — исходный скан.

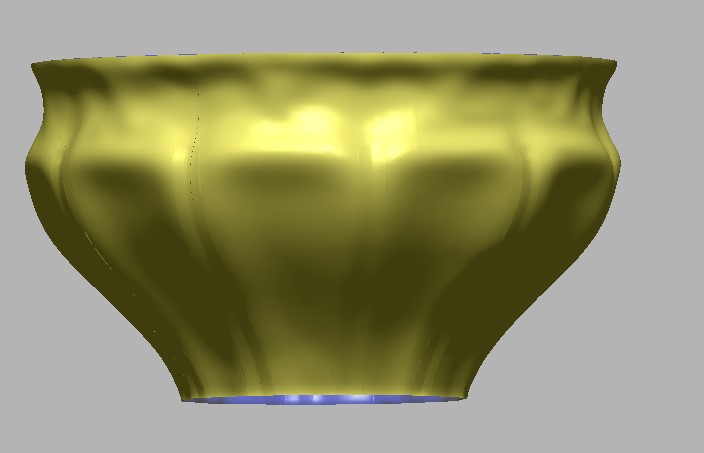

Рис. 2 — восстановленная поверхность керамической чаши — Рис. 2 — восстановленная поверхность.

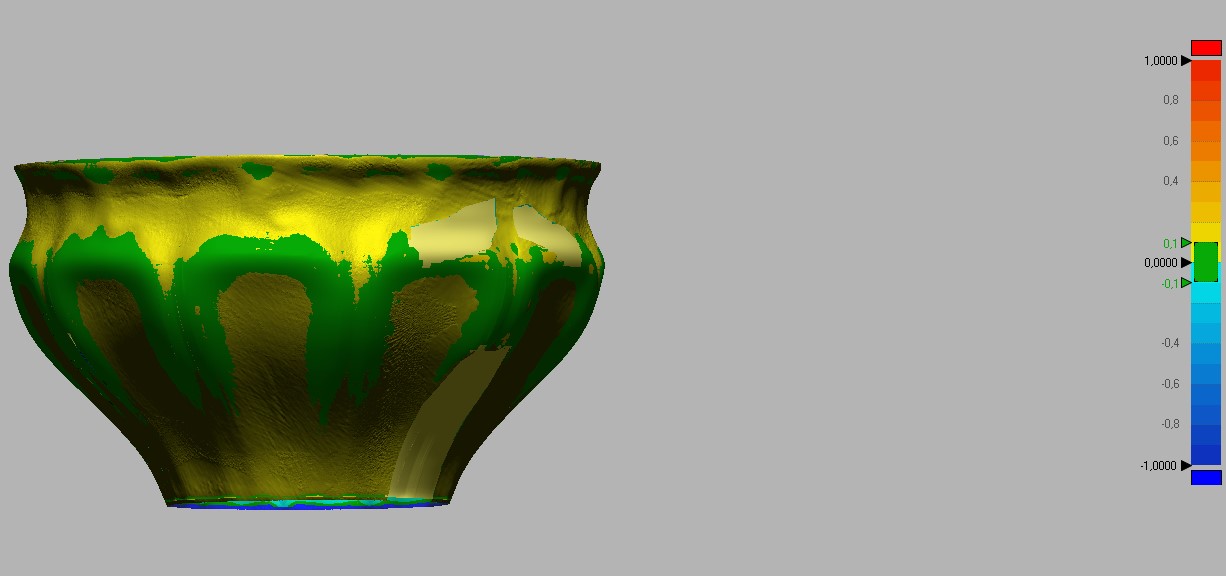

Рис. 3 — результат сравнения восстановленной поверхности и исходного скана — Рис. 3 — результат сравнения.

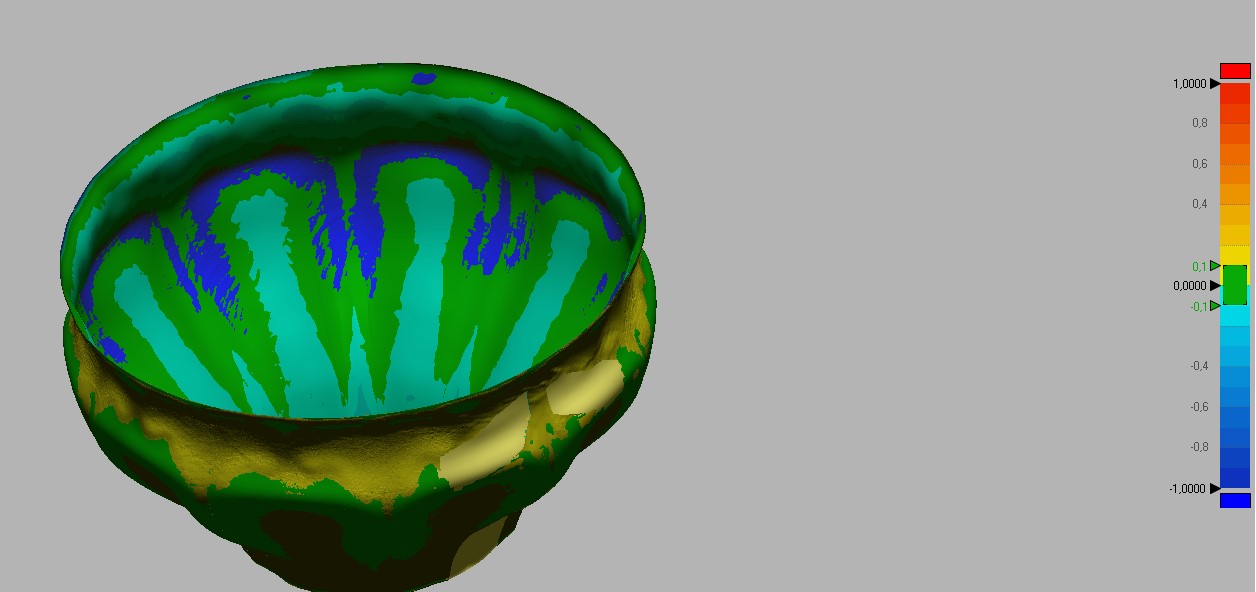

Рис. 4 — результат сравнения восстановленной поверхности и исходного скана — Рис. 4 — результат сравнения.

Интерактивный STEP-просмотр

3D-модель восстановленной чаши

Восстановленная 3D-модель керамической чаши открывается прямо на сайте в интерактивном STEP-просмотрщике. Файл не требует скачивания для предварительного просмотра.

Нажмите, чтобы открыть восстановленную STEP-модель в просмотрщике на этой странице.

Методика ориентирована на быстрый переход от сканированных данных к инженерной поверхности и STEP-модели, пригодной для последующей работы в CAD/CAM-системах.

Интерактивный просмотр STEP
