Геометрия пробки
Конструкция разработана по заданным габаритам и эксплуатационным интерфейсам.
Нефтегазовое оборудование · цементировочное оборудование

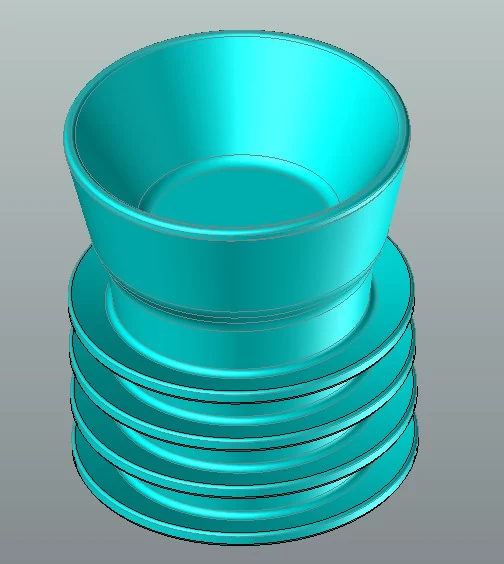

Верхняя цементировочная пробка
- Исходные данные
- Заказчик предоставил внешний вид и габариты конечного изделия.
- Задача
- Разработать конструкцию изделия с учётом условий эксплуатации: давления, температуры, динамических нагрузок и воздействия агрессивной среды.
- Выполненные работы
- Выполнены 3D-моделирование, CFD-анализ и прочностная проверка в объёме исходных режимов заказчика. Материал выбран по заданным эксплуатационным ограничениям. Оформлен комплект конструкторской документации.
- Результат

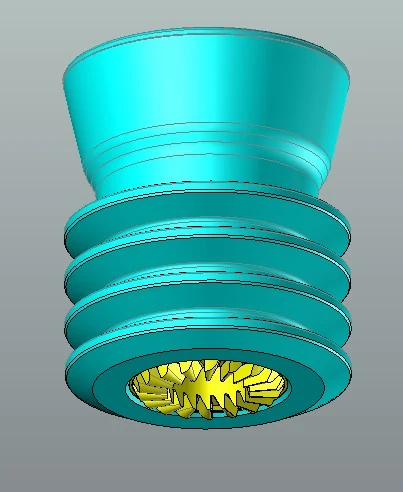

- 3D-модель и конструкторская документация для производства методом литья.
- Роль в проекте
- Проектирование изделия, выпуск и передача документации, участие в приёмке опытных образцов.
- Срок проектирования
- 7 дней.
- Объём расчётной проверки
- CFD-анализ и прочностная оценка по исходным режимам заказчика.
- Состав срока
- Указанный срок относится к конструкторскому этапу и расчётной проверке в согласованном объёме. Изготовление, испытания и сертификация в срок не входили.
Документация и модели
Материалы проекта
Расчётные режимы
CFD-анализ и прочностная оценка выполнены по исходным данным заказчика.
Материал
Материал выбран с учётом давления, температуры, динамических нагрузок и агрессивной среды.
Подготовка к изготовлению

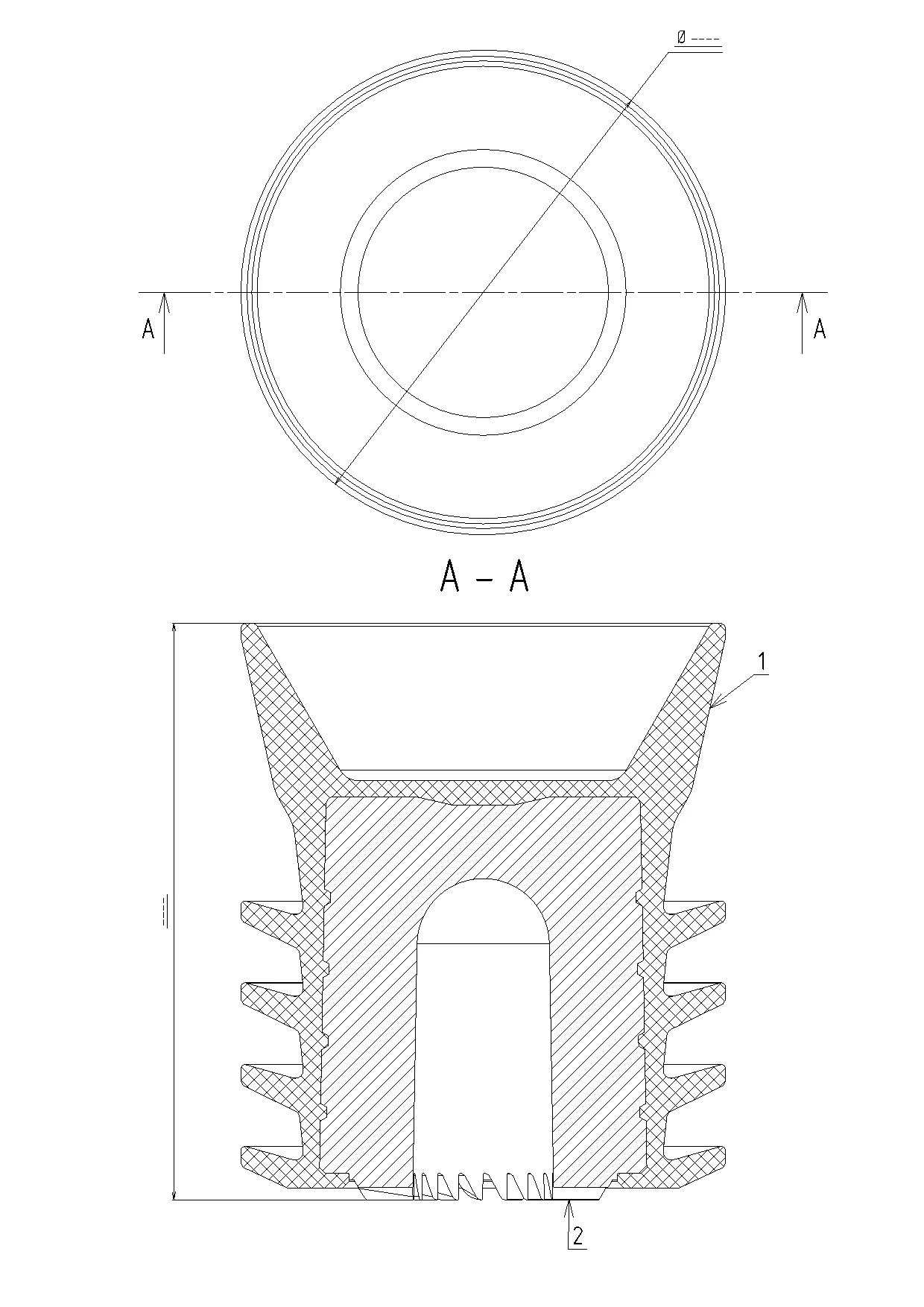

Оформлены 3D-модель и КД для производства опытных образцов методом литья.
Границы проекта. Расчёты, испытания и сертификация выполняются только в составе согласованного технического задания.
