Медицинские изделия · реверс-инжиниринг
Трёхопорная регулируемая трость — 3D-модель и конструкторская документация
- Год выполнения
- 2023.
- Формат участия
- Независимый специалист.
- Исходные данные
- Физический образец трёхопорной регулируемой трости.
- Задача
- По имеющемуся прототипу построить 3D-модель сборки и оформить конструкторскую документацию для дальнейшей подготовки изделия к сертификационным процедурам.
- Выполненные работы
- Обмер изделия; построение 3D-моделей деталей и сборки; оформление сборочного чертежа и спецификации.
- Инженерные решения
- Геометрия и компоновка прототипа зафиксированы в сборочной модели; отражены телескопический узел регулировки высоты, кнопочный фиксатор и трёхопорное основание; состав изделия оформлен позициями сборочного чертежа.
- Результат
- 3D-модель и комплект конструкторской документации в согласованном объёме переданы заказчику.
- Роль в проекте
- Обмер, 3D-моделирование и выпуск КД.
- Срок
- 2 дня.
- Статус
- Документация передана заказчику.

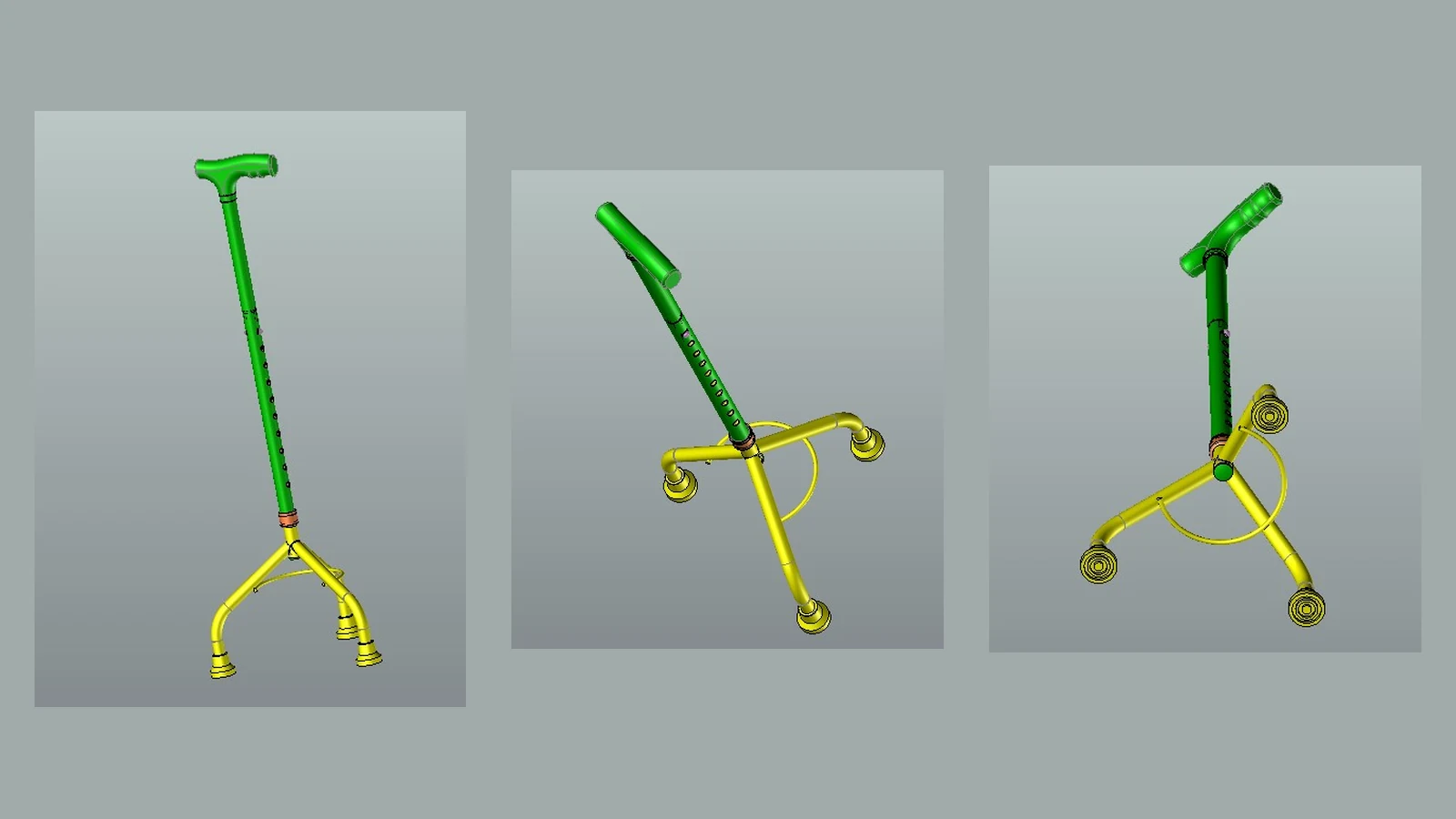

3D-модель и сборочный чертёж
Материалы проекта

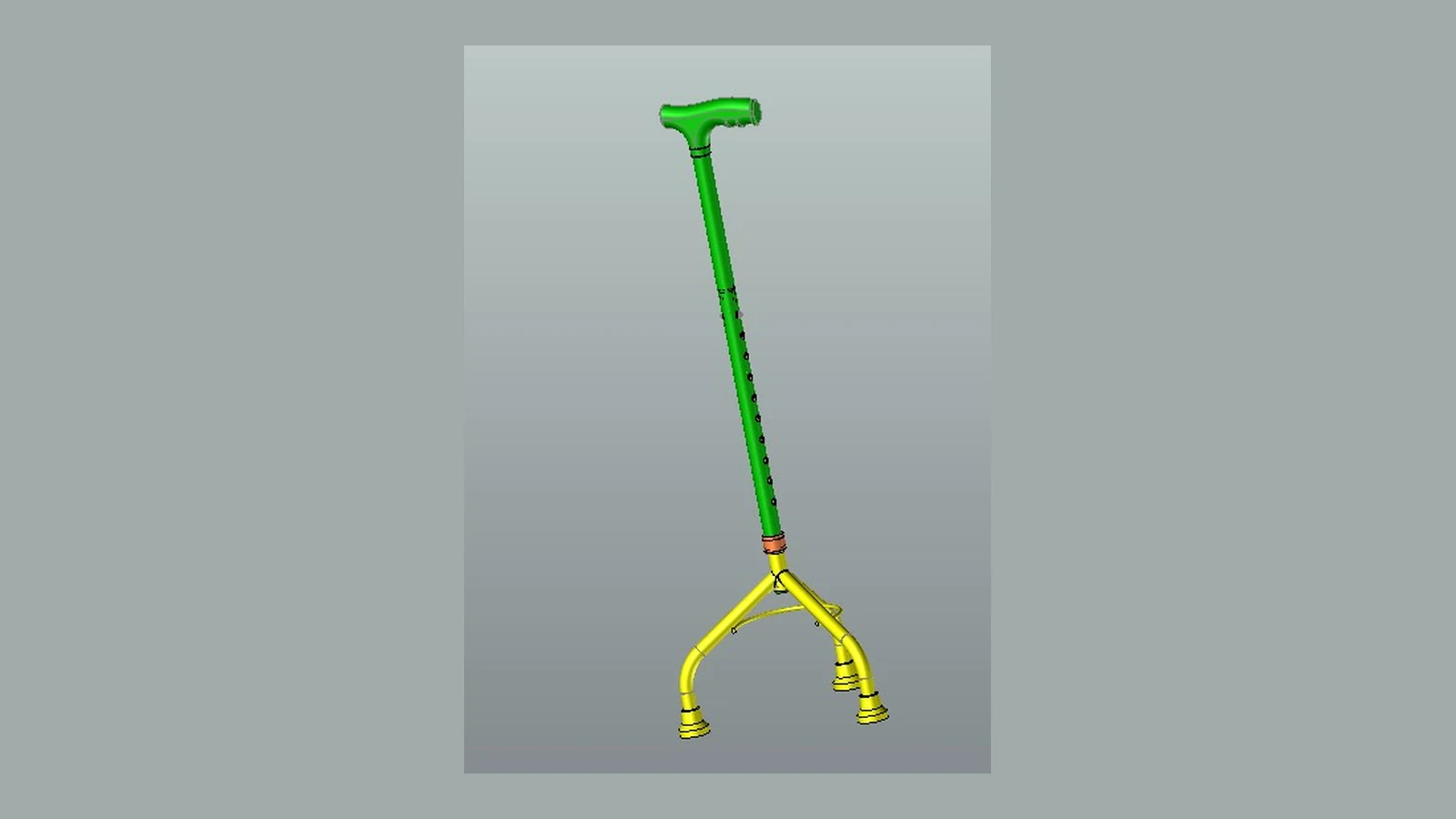

Интерактивная 3D-модель
3D-модель проекта
Обмер прототипа
Размеры и взаимное положение деталей зафиксированы по физическому образцу.
Регулировка высоты
В модели отражены телескопический узел и кнопочный фиксатор.

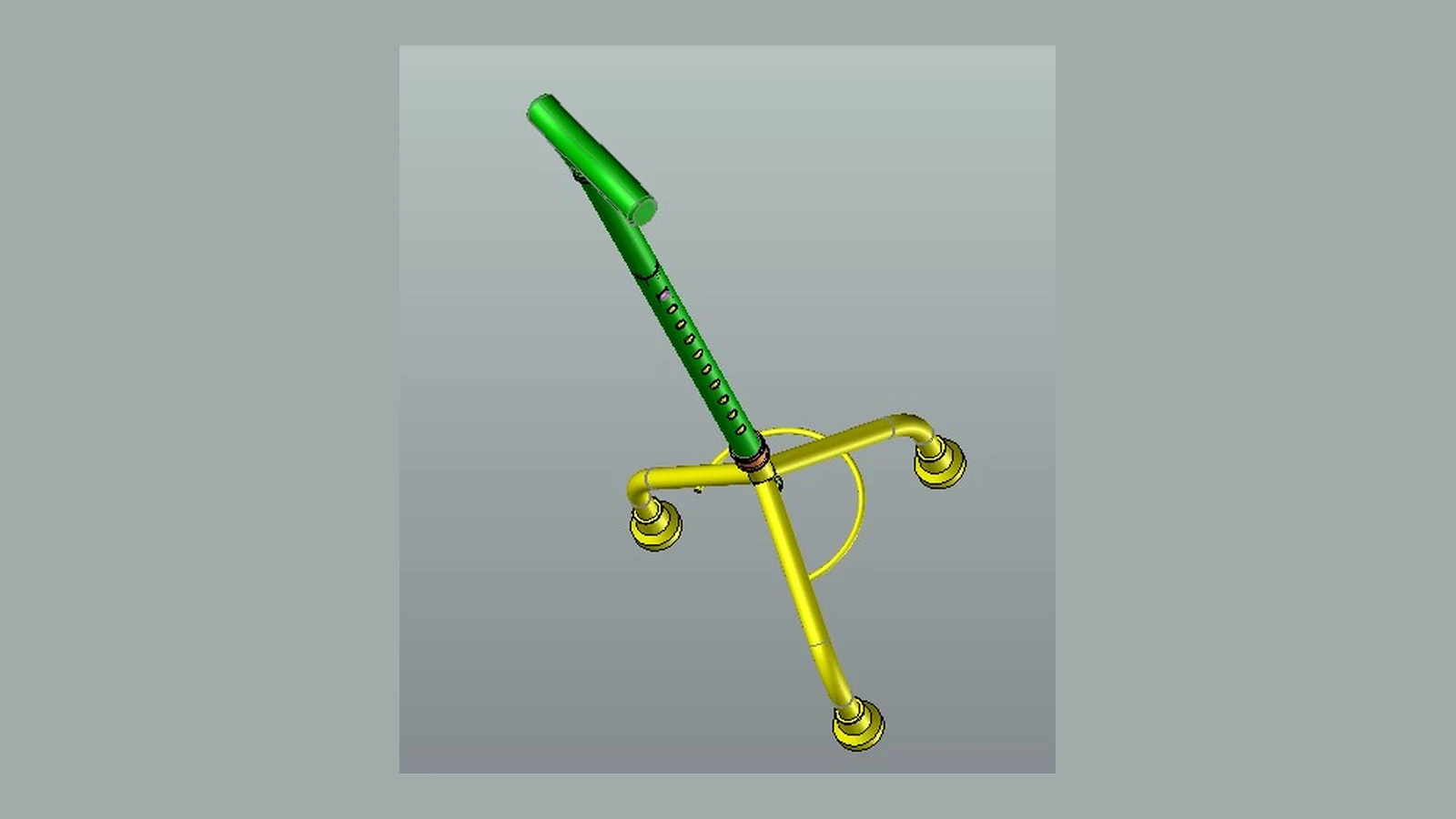

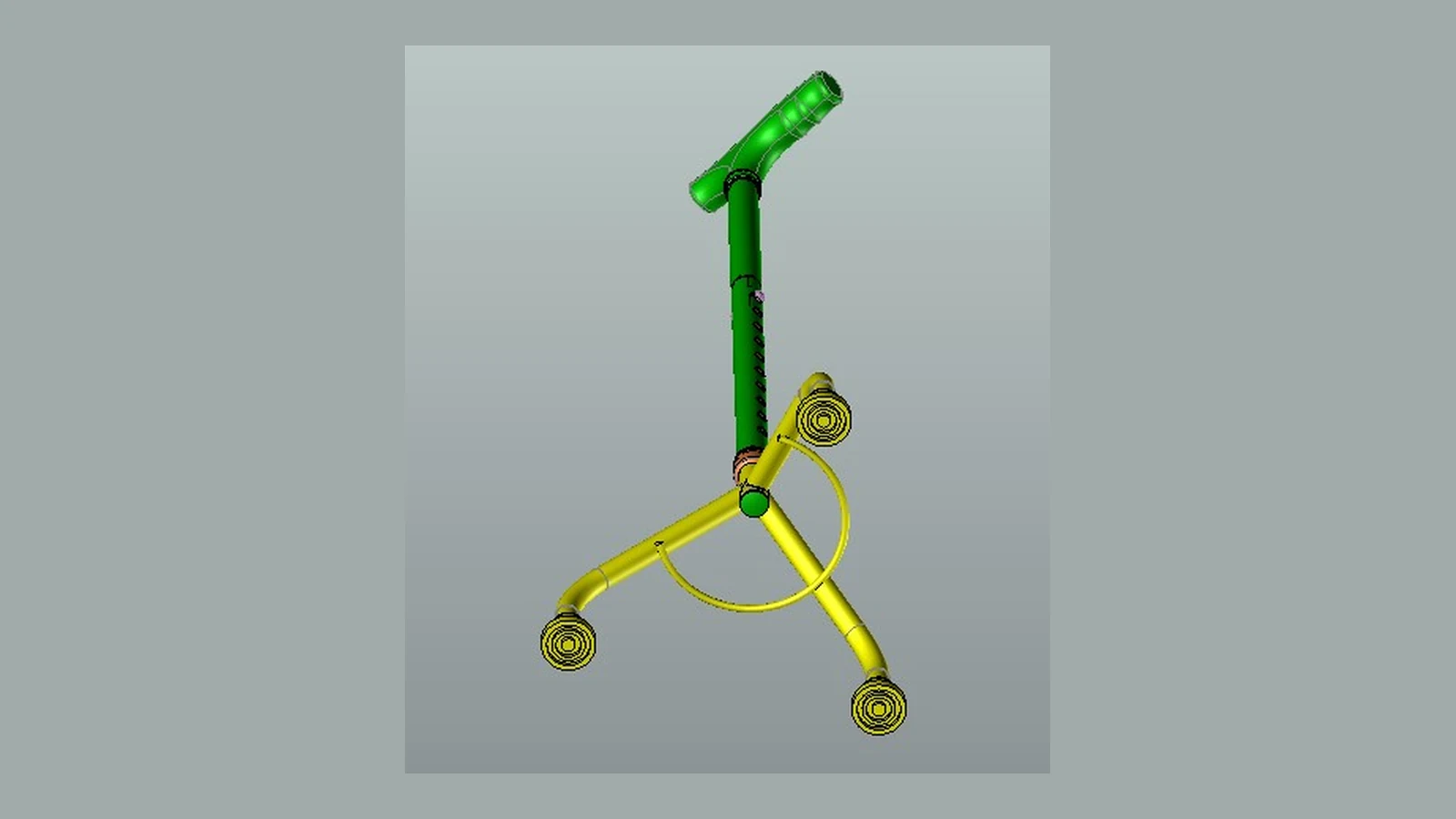

Трёхопорное основание
Геометрия опор и связей оформлена в составе сборочной модели.

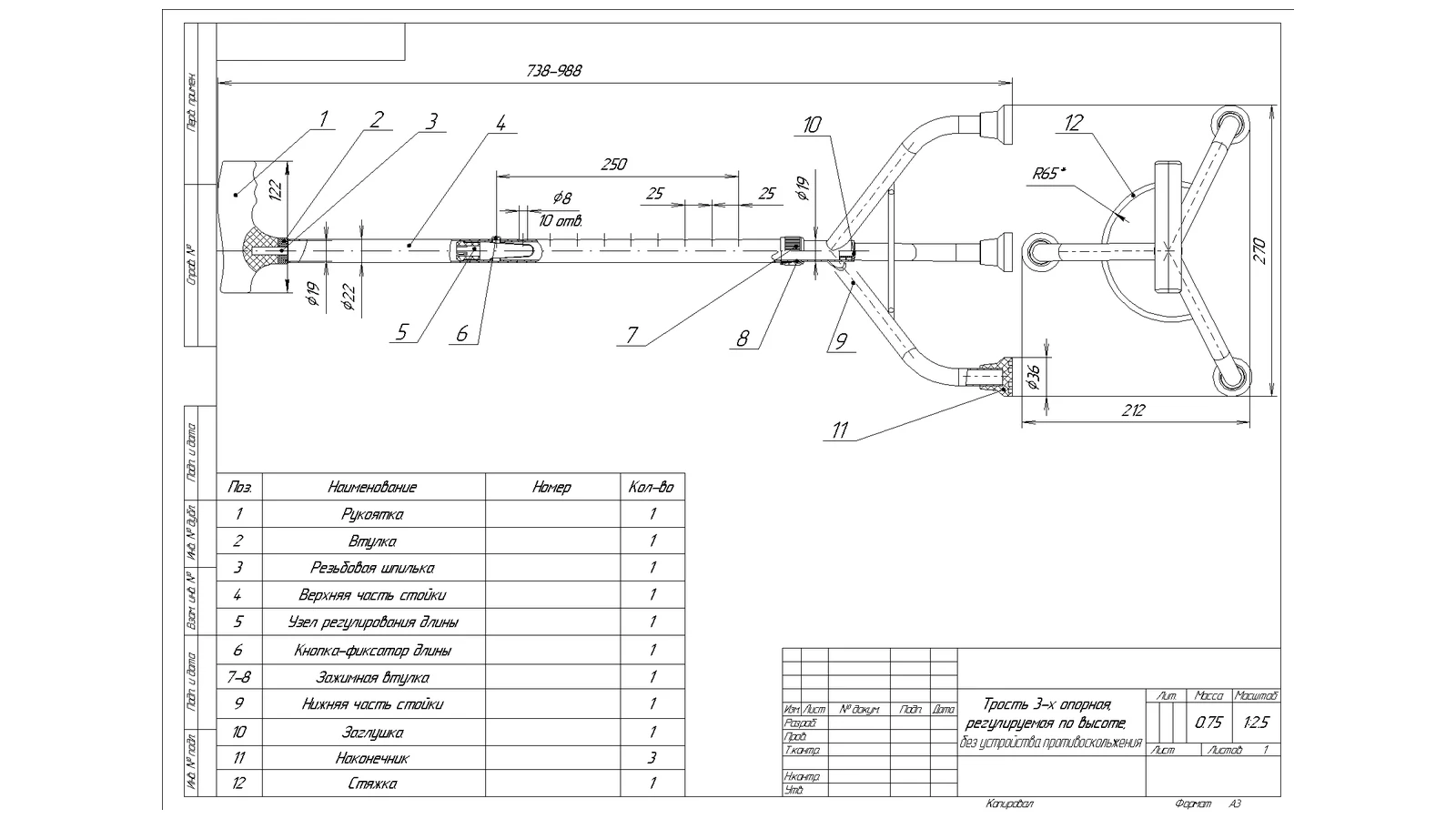

Документация
Подготовлены сборочный чертёж, спецификация и 3D-модель для дальнейшей подготовки к сертификации.
Границы проекта. Расчёты, испытания и сертификация выполняются только в составе согласованного технического задания.
Конфиденциальность. В портфолио используются только материалы, разрешённые заказчиком к публикации.
