Прототипирование и реверс-инжиниринг

Реверс-инжиниринг тактических элементов и проектирование литьевой оснастки

Год выполнения

2026.

Формат участия

Независимый специалист.

Исходные данные

Физические образцы изделий, параметры доступного фрезерного станка с ЧПУ, режущего инструмента и литьевой машины.

Задача

По физическим образцам восстановить геометрию изделий и разработать оснастку для их изготовления на имеющемся производственном оборудовании.

Выполненные работы

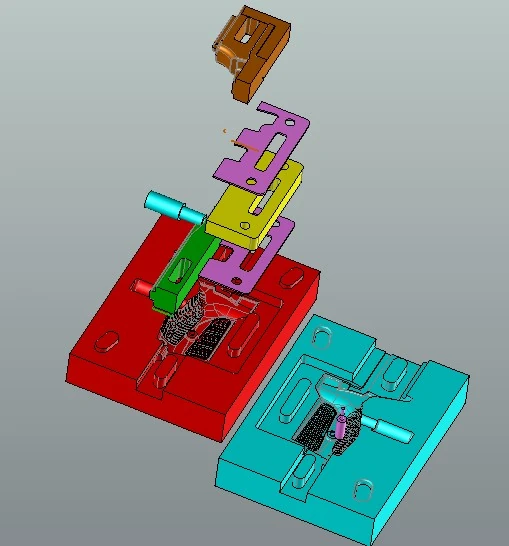

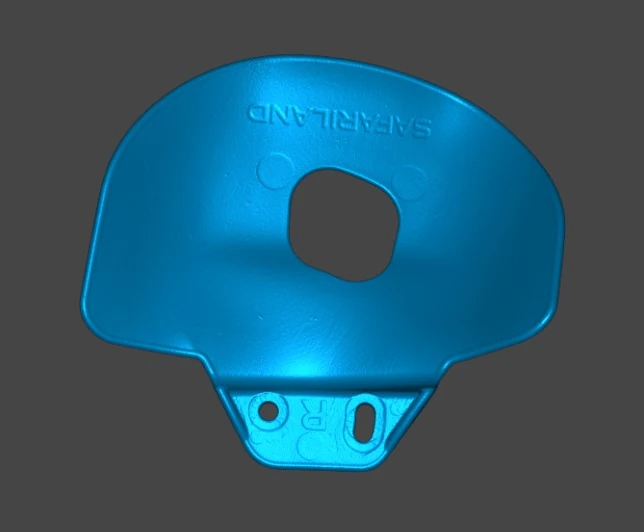

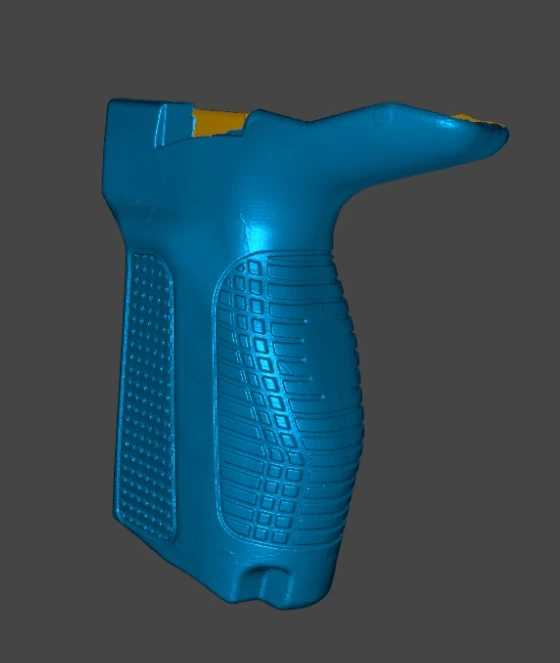

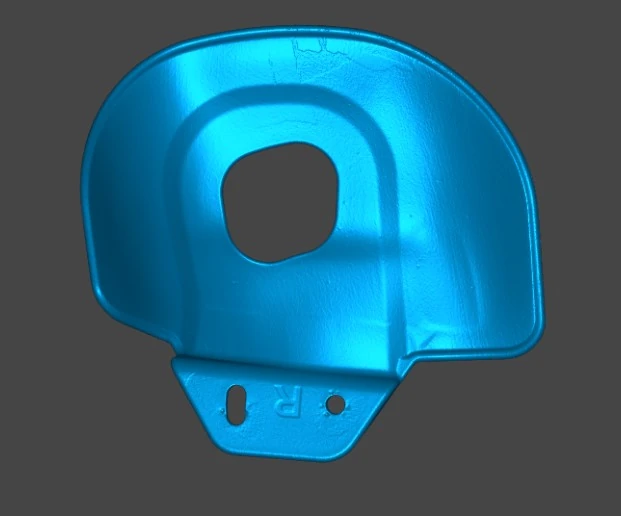

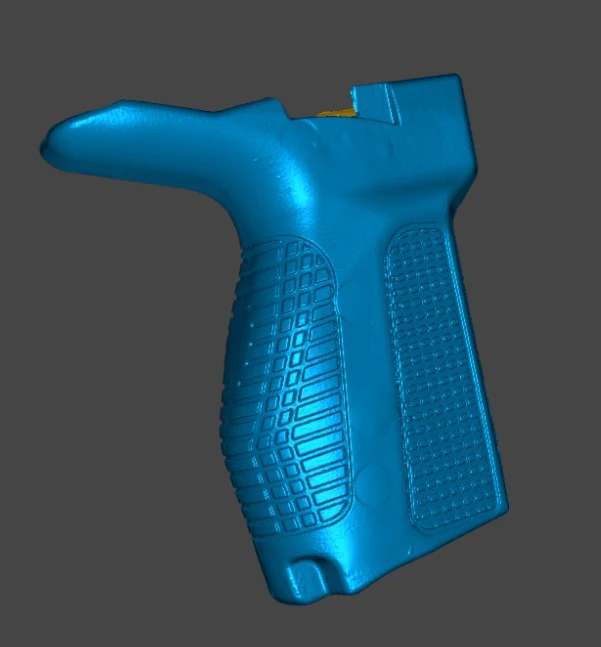

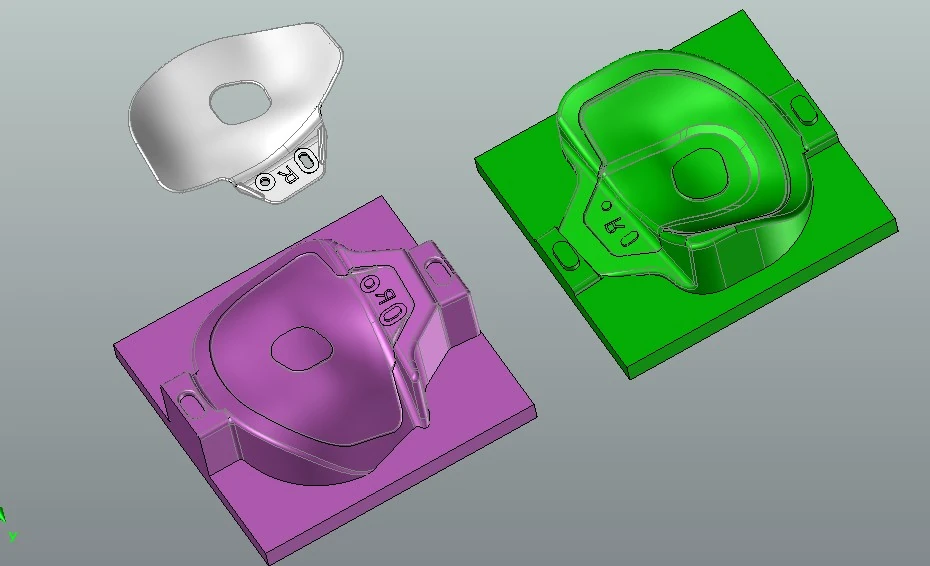

3D-сканирование образцов; обработка результатов сканирования; восстановление твердотельных CAD-моделей; проектирование литьевой оснастки; адаптация конструкции оснастки под доступный инструмент, рабочую зону станка с ЧПУ и параметры литьевой машины; разработка управляющих программ для фрезерной обработки.

Инженерные решения

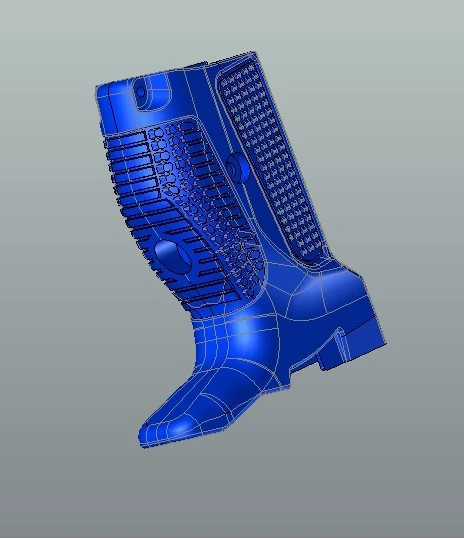

Геометрия изделий восстановлена по результатам 3D-сканирования и преобразована в пригодные для проектирования и изготовления CAD-модели. Конструкция оснастки увязана с возможностями имеющегося оборудования и номенклатурой доступного инструмента.

Результат

Подготовлены 3D-модели изделий и литьевой оснастки, а также комплект управляющих программ для станка с ЧПУ. Оснастка изготовлена.

Роль в проекте

3D-сканирование, 3D-моделирование, проектирование литьевой оснастки, технологическая адаптация конструкции и CAM-программирование.

Срок

7 дней.

Статус

Оснастка изготовлена; 3D-модели и управляющие программы переданы заказчику.
