Конструкция башмака и обратного клапана увязана с заданными габаритами и режимами.
Нефтегазовое оборудование · внутрискважинное оборудование

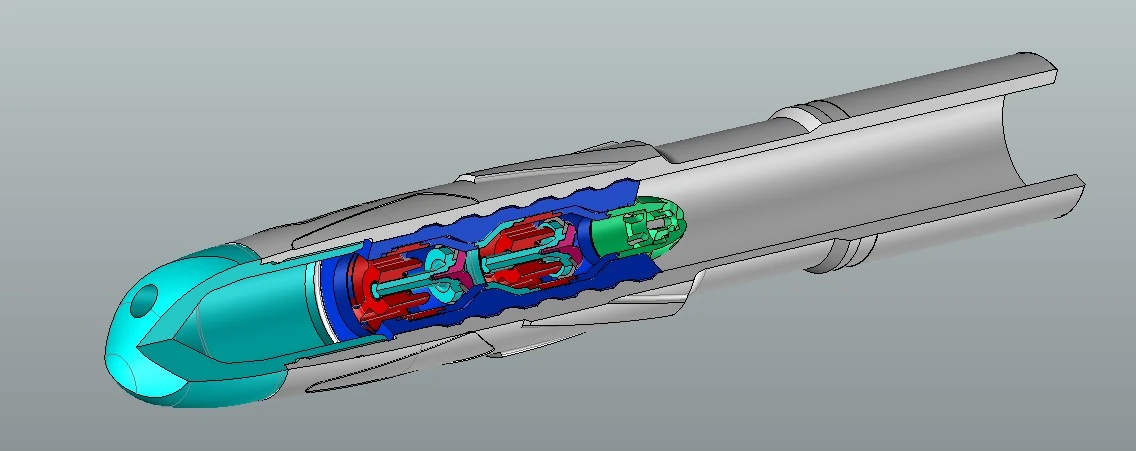

Прорабатывающий башмак с обратным клапаном
- Исходные данные
- Заказчик предоставил внешний вид и габариты конечного изделия.
- Задача
- Разработать конструкцию изделия с учётом условий эксплуатации: давления, температуры, динамических нагрузок и воздействия агрессивной среды.
- Выполненные работы
- Выполнены 3D-моделирование, CFD-анализ и прочностная проверка в объёме исходных режимов заказчика. Материал выбран по заданным эксплуатационным ограничениям. Оформлен комплект конструкторской документации.
- Результат

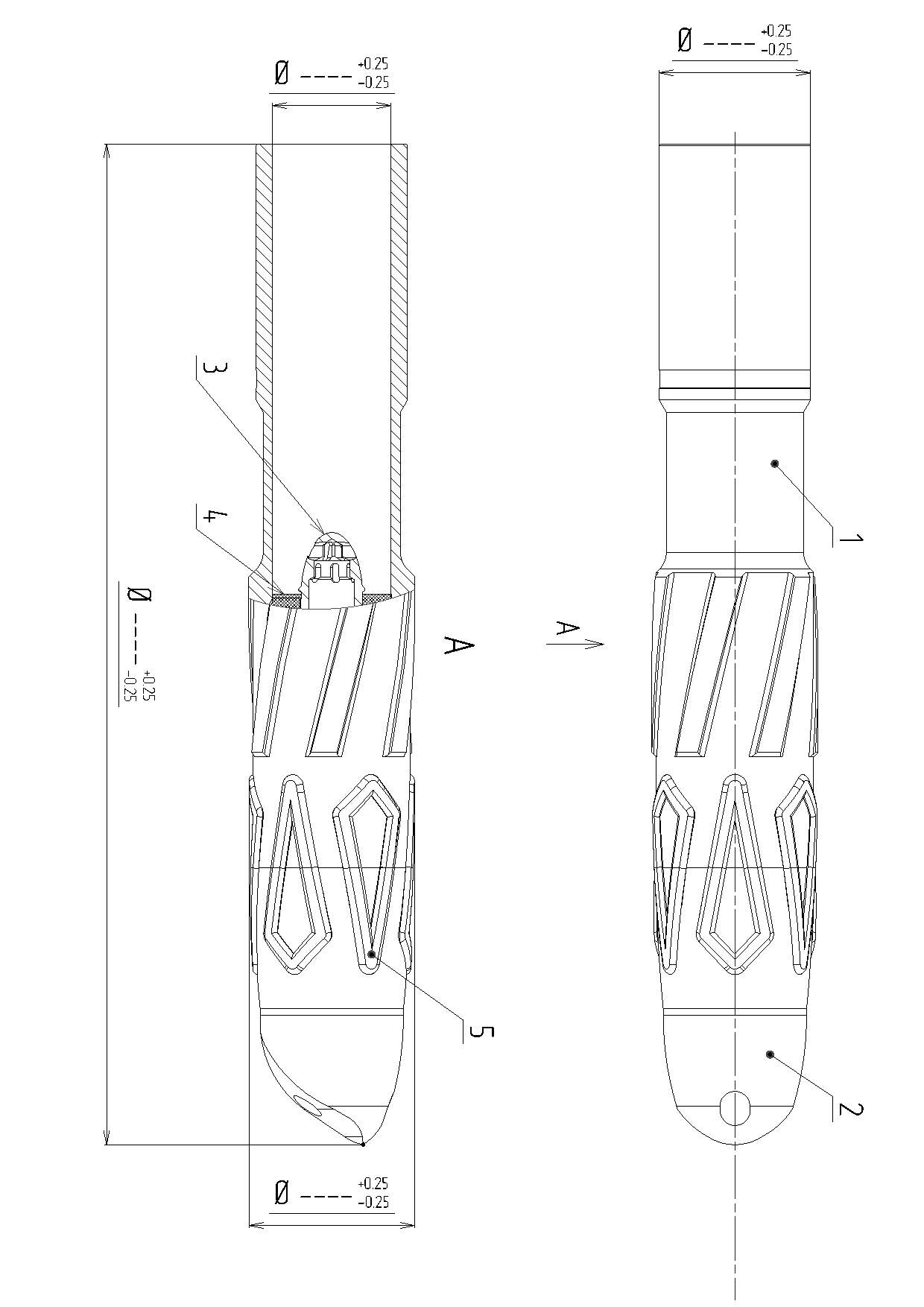

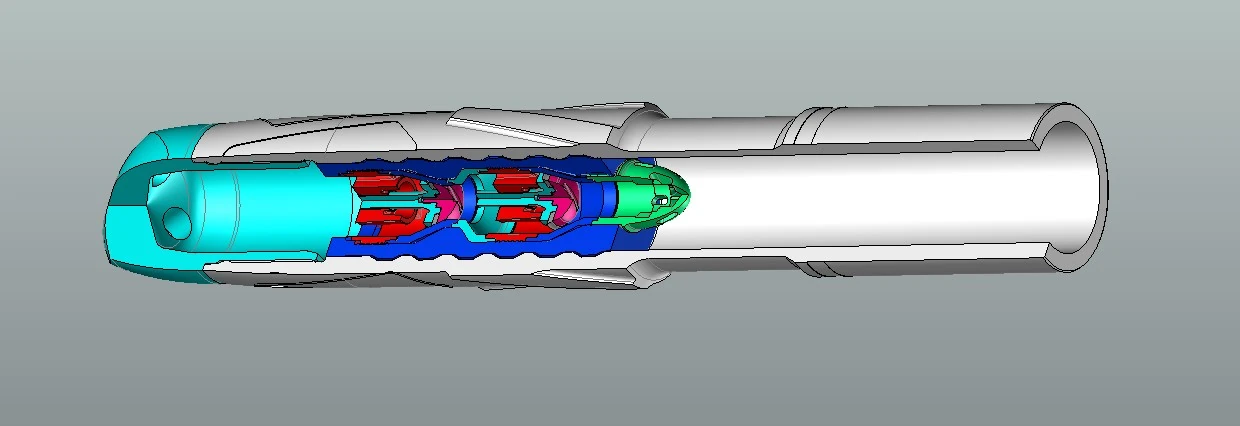

- 3D-модель и комплект конструкторской документации для производства изделия методом литья.
- Роль в проекте
- Проектирование изделия, выпуск и передача документации, участие в приёмке опытных образцов.
- Срок проектирования
- 21 день.
- Объём расчётной проверки
- CFD-анализ и прочностная оценка по исходным режимам заказчика.
- Состав срока
- Указанный срок относится к конструкторскому этапу и расчётной проверке в согласованном объёме. Изготовление, испытания и сертификация в срок не входили.
Документация и модели
Материалы проекта
CFD-анализ
Поток рабочей среды проверен по исходным режимам заказчика.
Прочность и материал
Выполнена прочностная оценка и выбран материал для заданной среды эксплуатации.
Документация для литья
Подготовлены 3D-модель и КД для изготовления изделия методом литья.
Границы проекта. Расчёты, испытания и сертификация выполняются только в составе согласованного технического задания.
