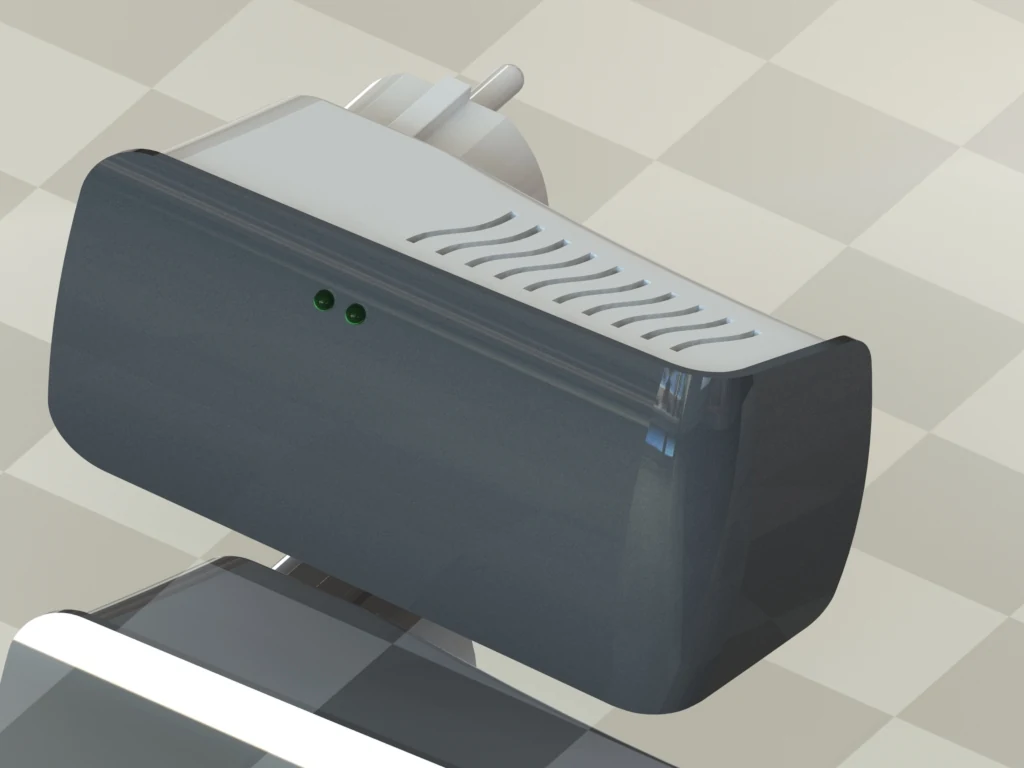

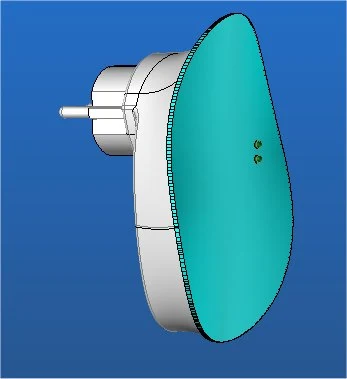

Варианты внешнего вида
Подготовлены и последовательно согласованы варианты промышленного дизайна корпуса.
Электронные устройства и корпуса · промышленный дизайн

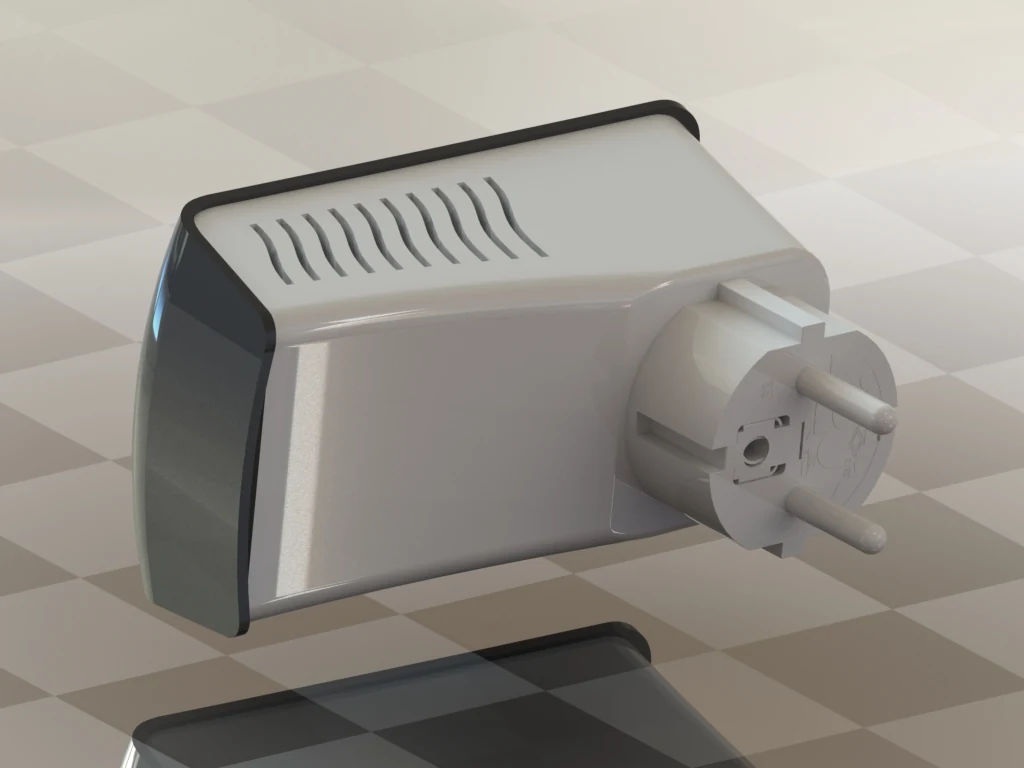

Корпус устройства Range Extender
- Исходные данные

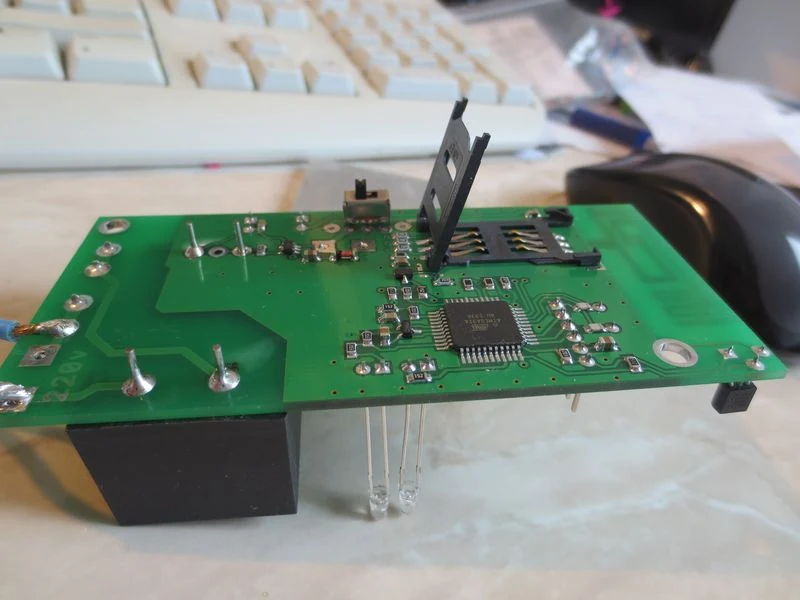

- Заказчик предоставил габариты электронной платы и требования к внешнему виду изделия.
- Задача
- Разработать корпус устройства Range Extender с учётом условий эксплуатации, компоновки электронных компонентов и эргономики.
- Выполненные работы

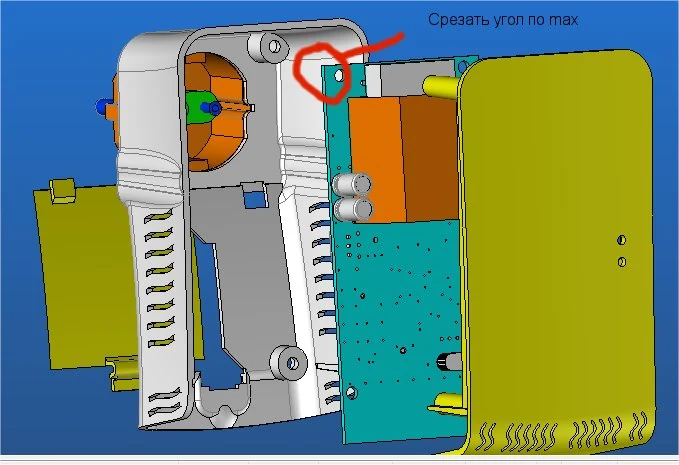

- Выполнено многоэтапное 3D-моделирование с подготовкой различных вариантов дизайна. Разработаны внутренняя компоновка, крепления платы, разъёмов и сетевой вилки. Подобран материал корпуса.
- Результат
- 3D-модель изделия, комплект конструкторской документации для производства корпуса методом литья.
- Роль в проекте
- Проектирование изделия, выпуск и передача документации в производство.
- Срок проектирования
- 30 дней.
Документация, модели и прототип
Материалы проекта
Файлы проекта

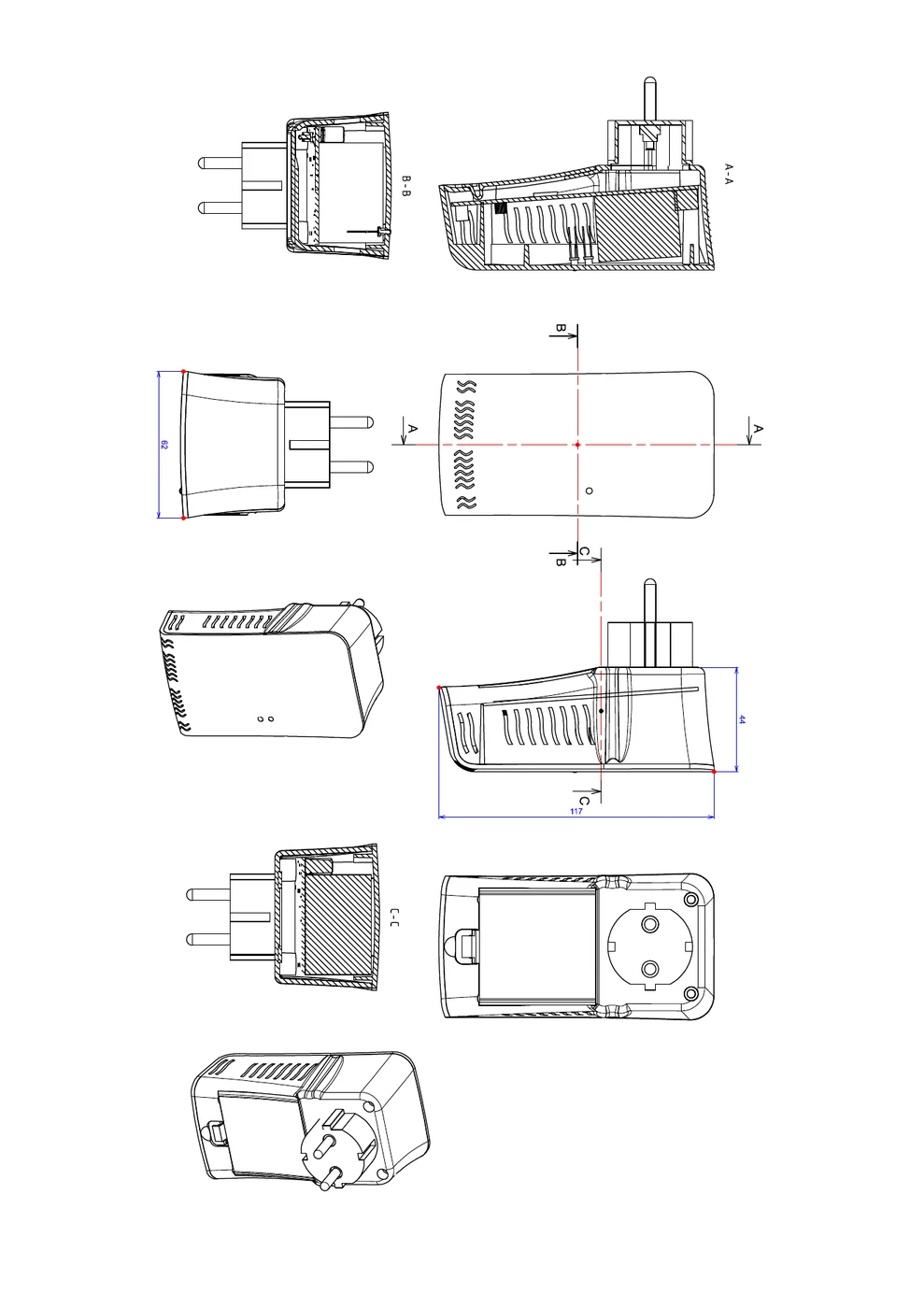

Габаритный чертёж

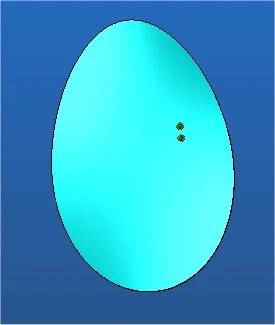

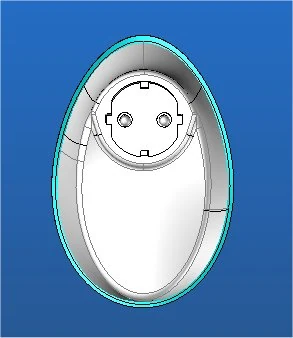

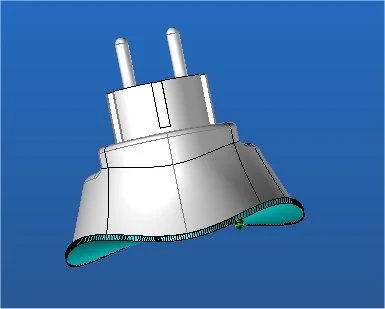

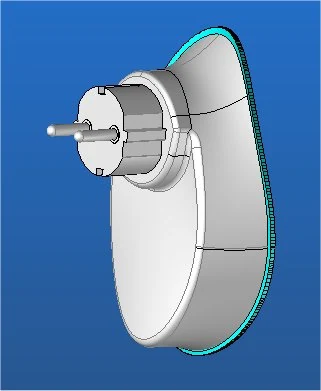

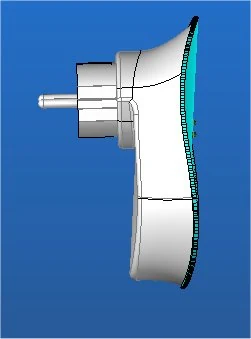

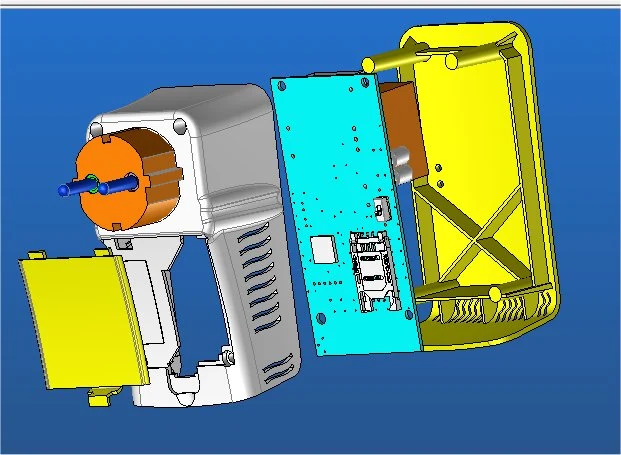

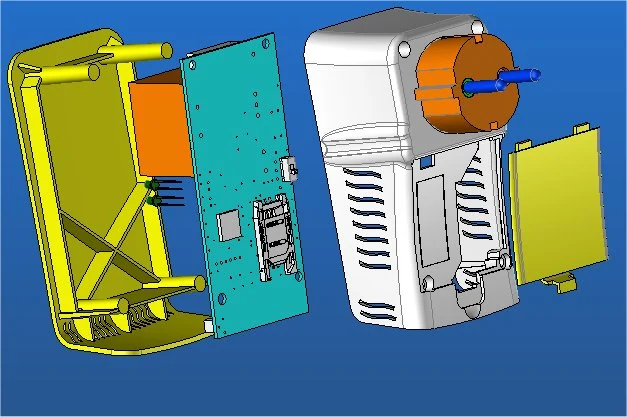

Внутренняя компоновка

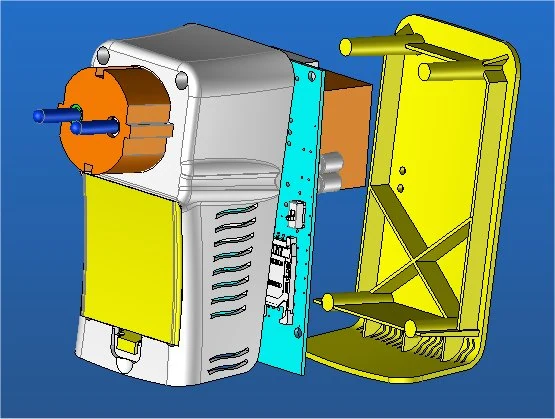

Размещены плата, разъёмы, сетевая вилка и элементы крепления.
Литьевая конструкция
Материал и геометрия корпуса выбраны с учётом изготовления методом литья.
Документация
Переданы 3D-модель, комплект КД.
Границы проекта. Расчёты, испытания и сертификация выполняются только в составе согласованного технического задания.
