Оснастка разработана для формовки отливки корпуса насоса по холодно-твердеющим смесям.
Технологическая оснастка · литьё по ХТС
Формовочная оснастка ХТС для корпуса центробежного насоса
- Исходные данные
- Заказчик предоставил чертёж конечного изделия.
- Задача
- Разработать и изготовить оснастку для формовки отливки корпуса центробежного насоса по ХТС. Материал оснастки — бакелизированная фанера с последующим нанесением разделительного слоя.
- Выполненные работы
- Выполнены 3D-моделирование детали и формовочной оснастки, разработка управляющих программ для станка с ЧПУ и изготовление оснастки.
- Результат
- 3D-модель, изготовленная формовочная оснастка.
- Роль в проекте
- Проектирование изделия, разработка производственной документации и изготовление оснастки для литья по ХТС.
- Срок
- 14 дней.

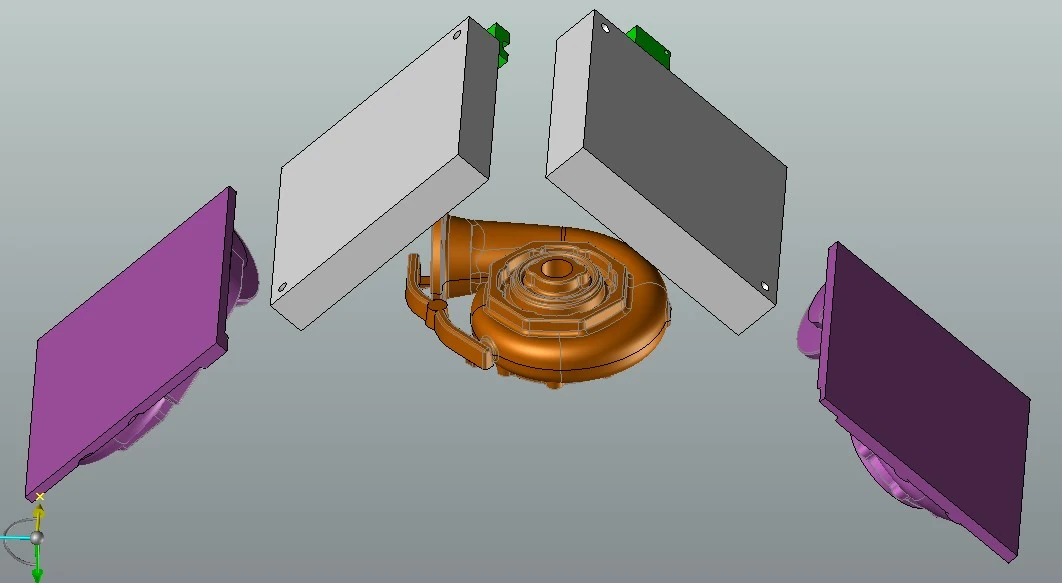

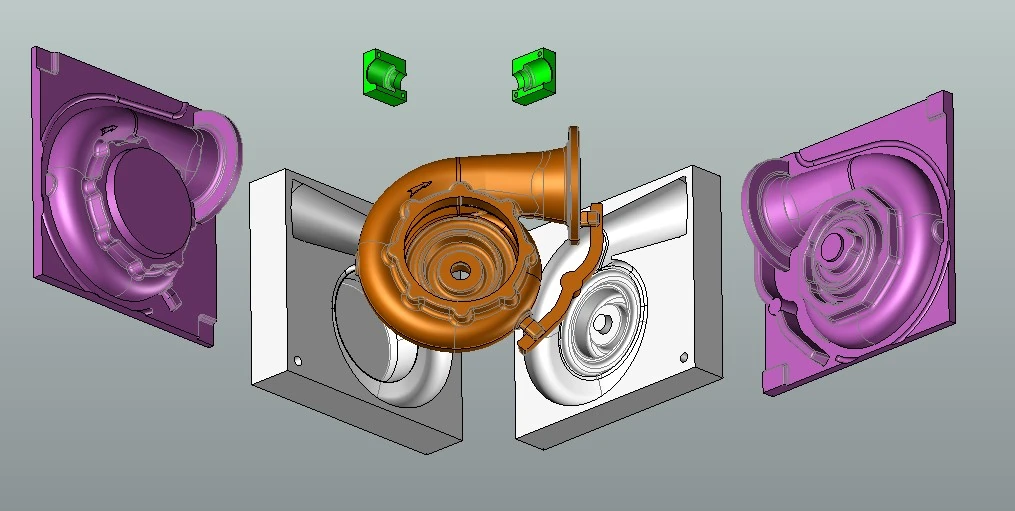

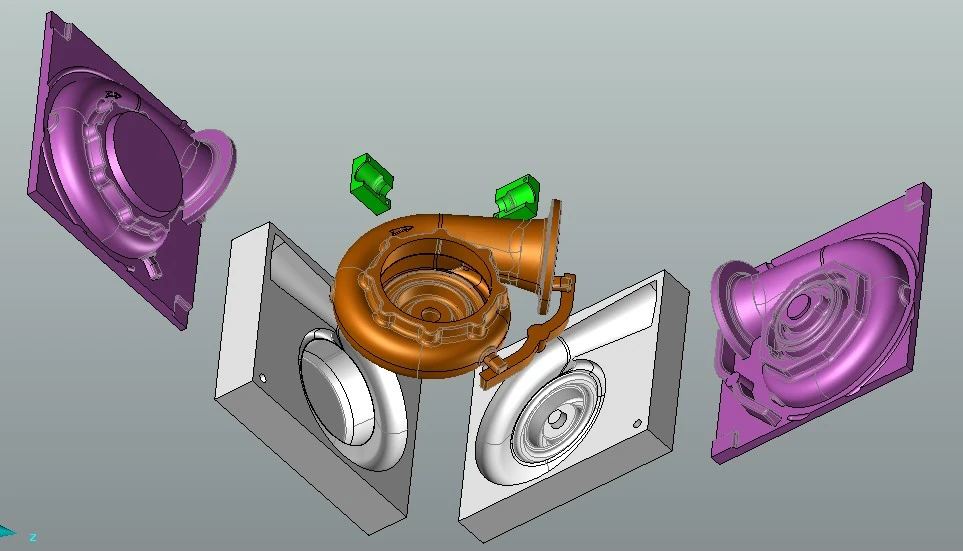

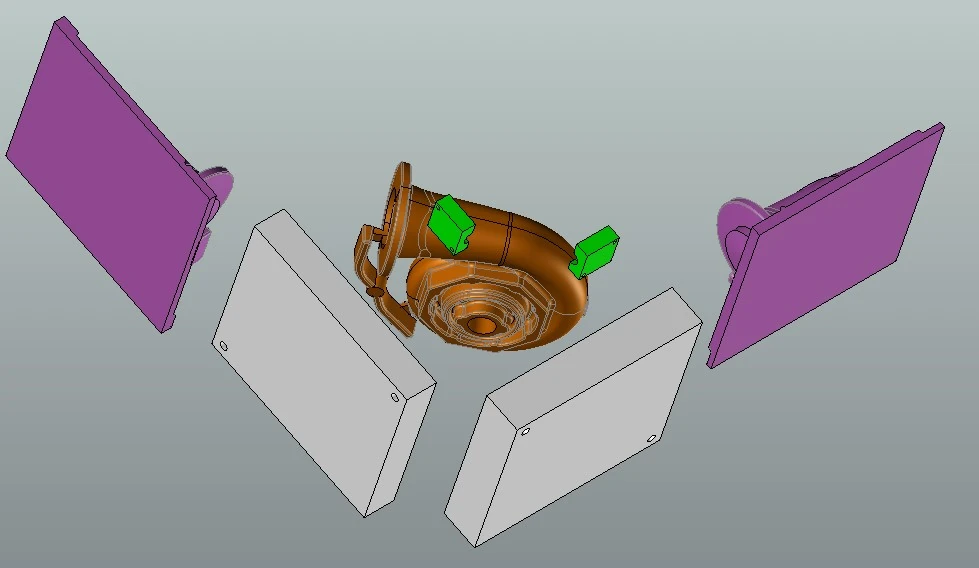

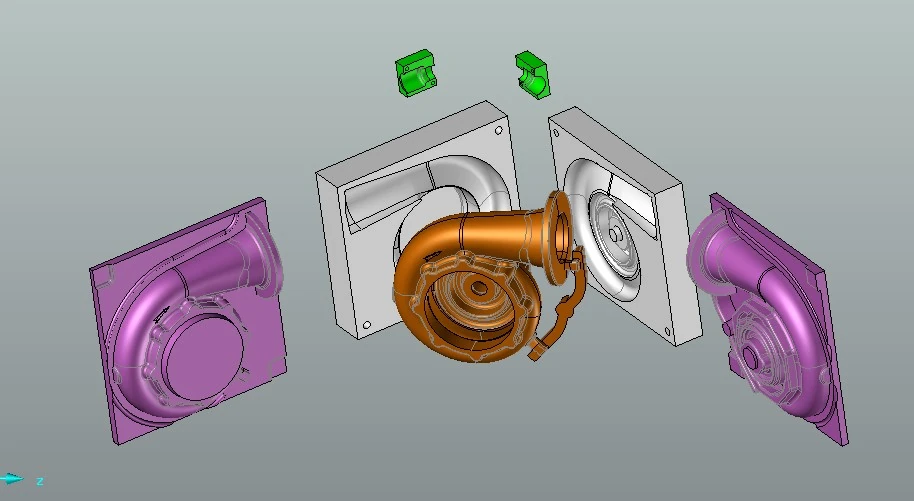

Документация и модели
Материалы проекта
Материал оснастки
Конструкция выполнена под бакелизированную фанеру с нанесением разделительного слоя.
CAM и обработка
Подготовлены управляющие программы для изготовления элементов на станке с ЧПУ.
Фактический результат

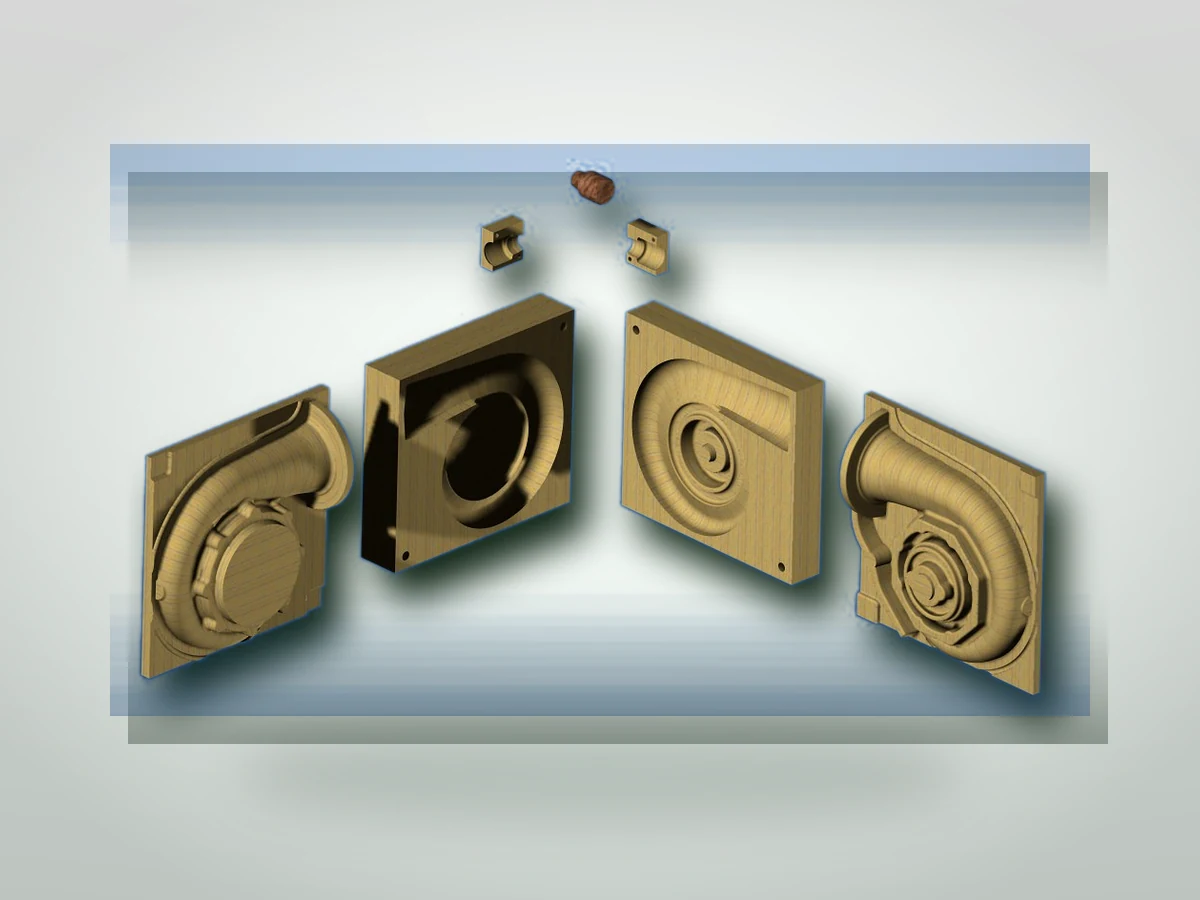

Формовочная оснастка изготовлена и передана вместе с 3D-моделью.
Границы проекта. Расчёты, испытания и сертификация выполняются только в составе согласованного технического задания.
