Материалы и ресурс
Материалы деталей назначены с учётом технологии изготовления и заданного ресурса формы.
Технологическая подготовка производства · пресс-формы

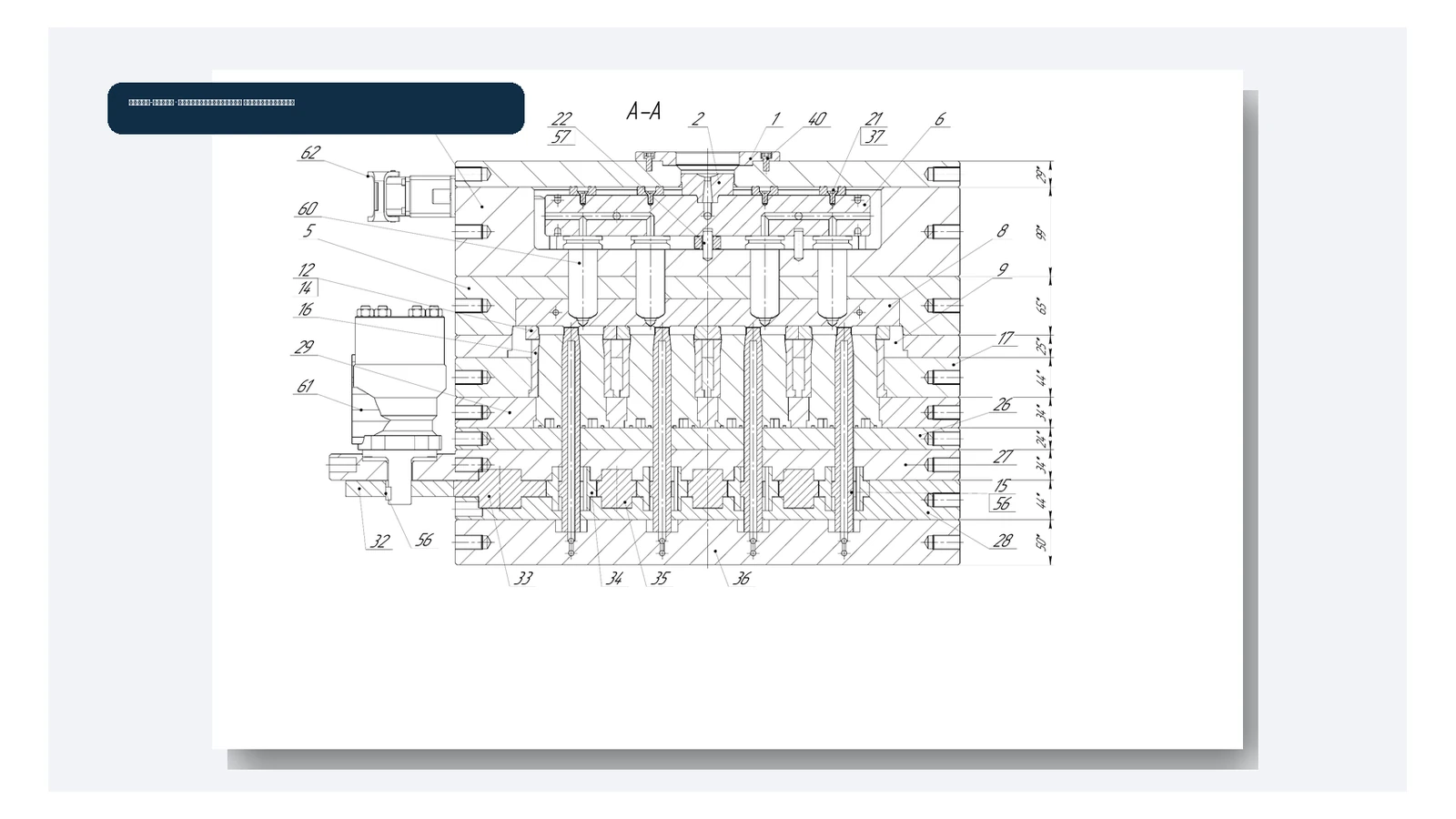

Конструкторская документация на пресс-форму для литья полимеров
- Исходные данные
- 3D-модель пресс-формы в формате STEP.
- Задача
- Оформить документацию с учётом технологии изготовления, заданного ресурса и последовательности сборки.
- Выполненные работы
- Подбор материалов; назначение допусков, посадок, шероховатости, твёрдости и термообработки; оформление сборочных видов, разрезов, сечений и спецификации.
- Результат
- Комплект документации для изготовления и сборки пресс-формы.
- Роль в проекте
- Выпуск и передача документации заказчику.
- Срок
- 5 дней.
- Форматы обмена
- STEP / PDF.
Документация и модели
Материалы проекта
Точность деталей
Определены допуски, посадки, шероховатость, твёрдость и термообработка.
Сборочная документация

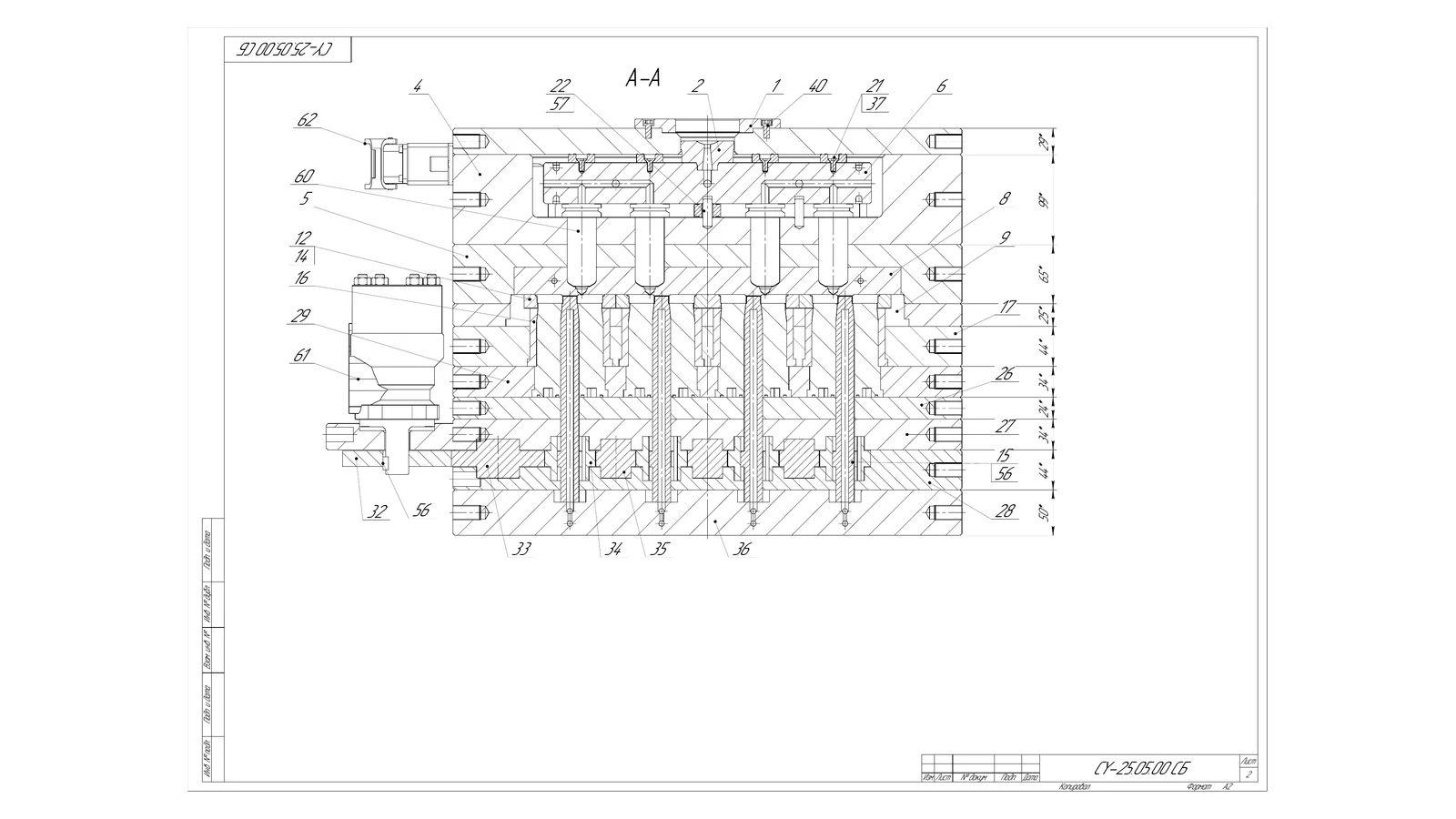

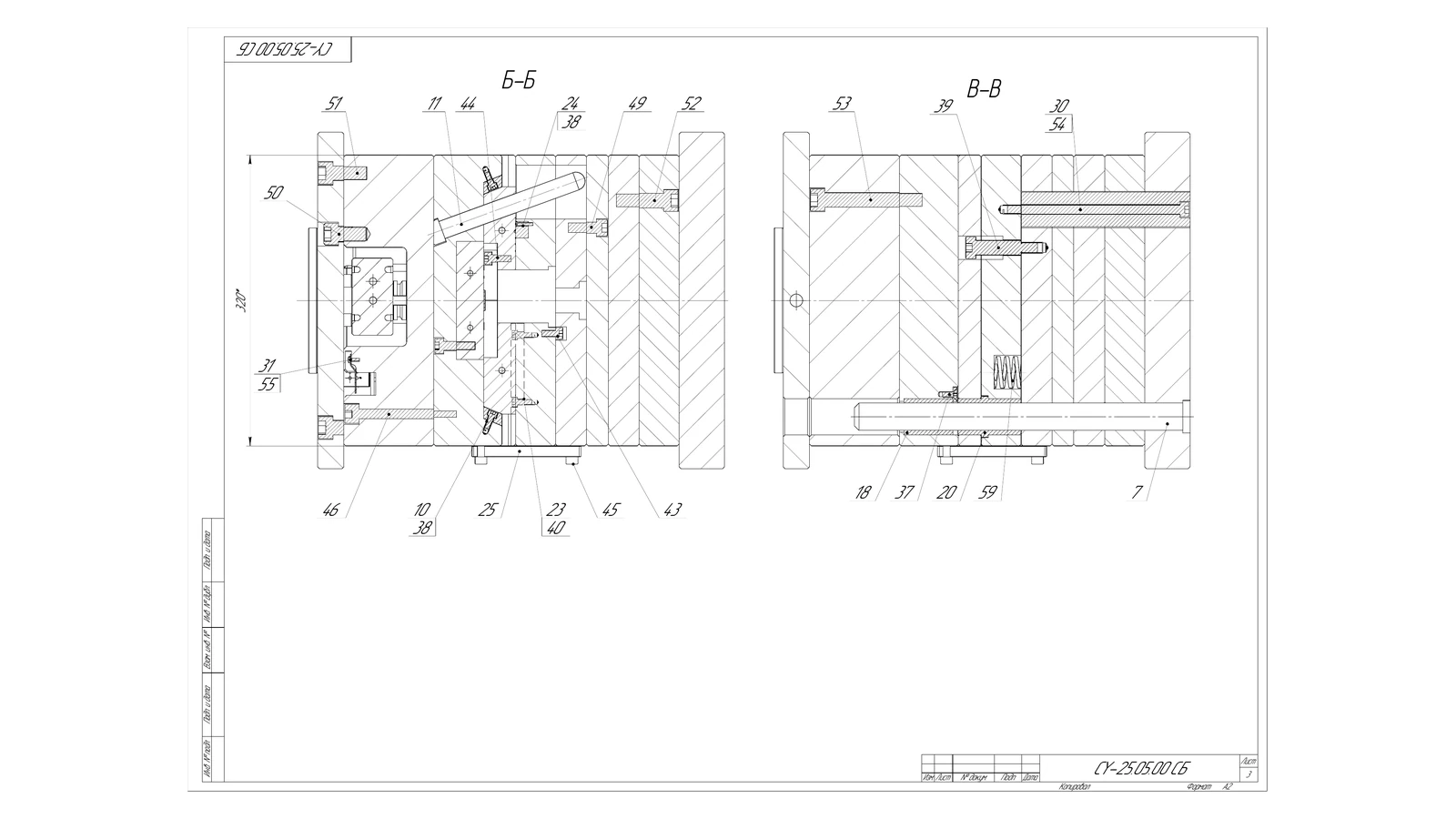

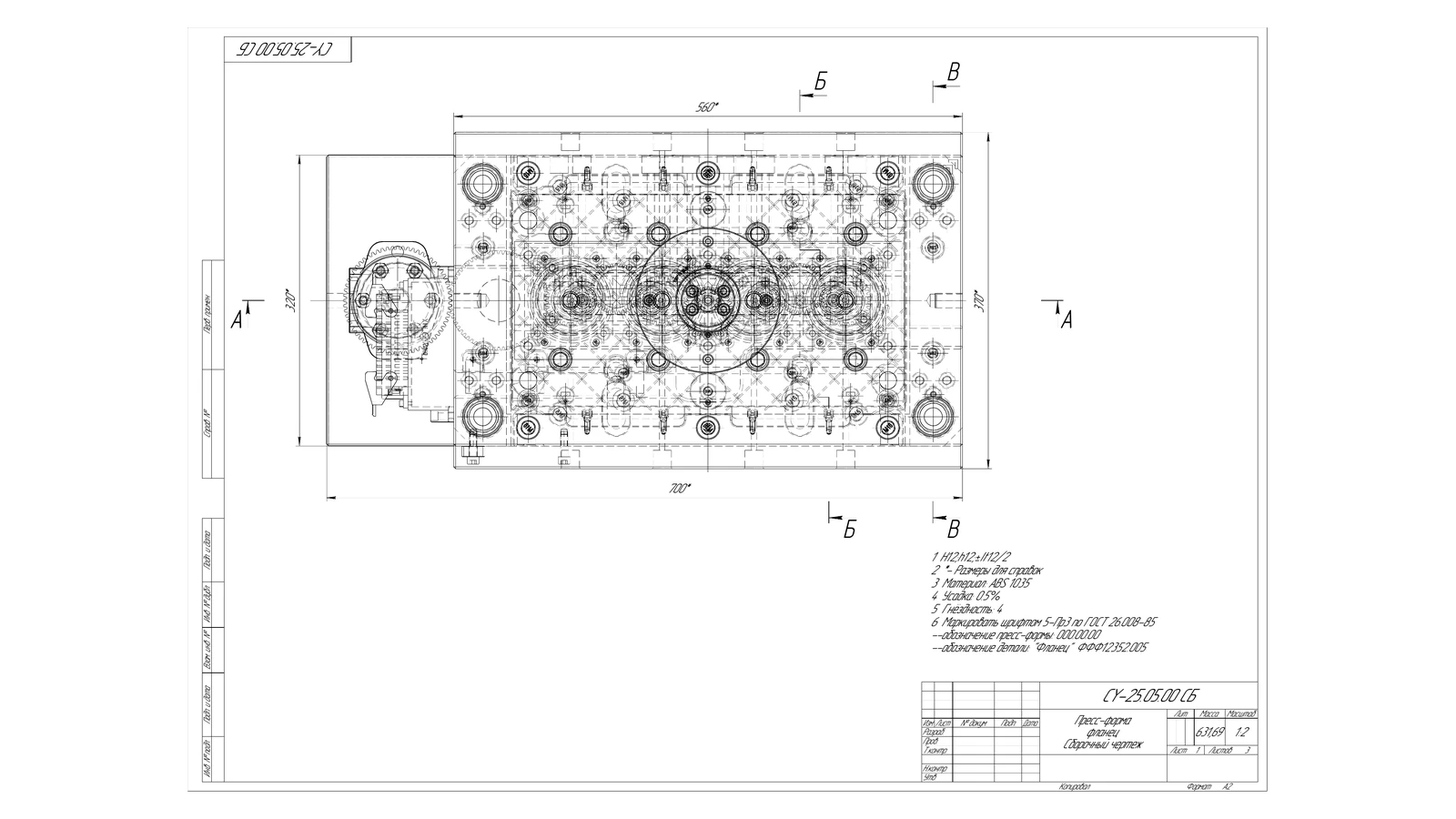

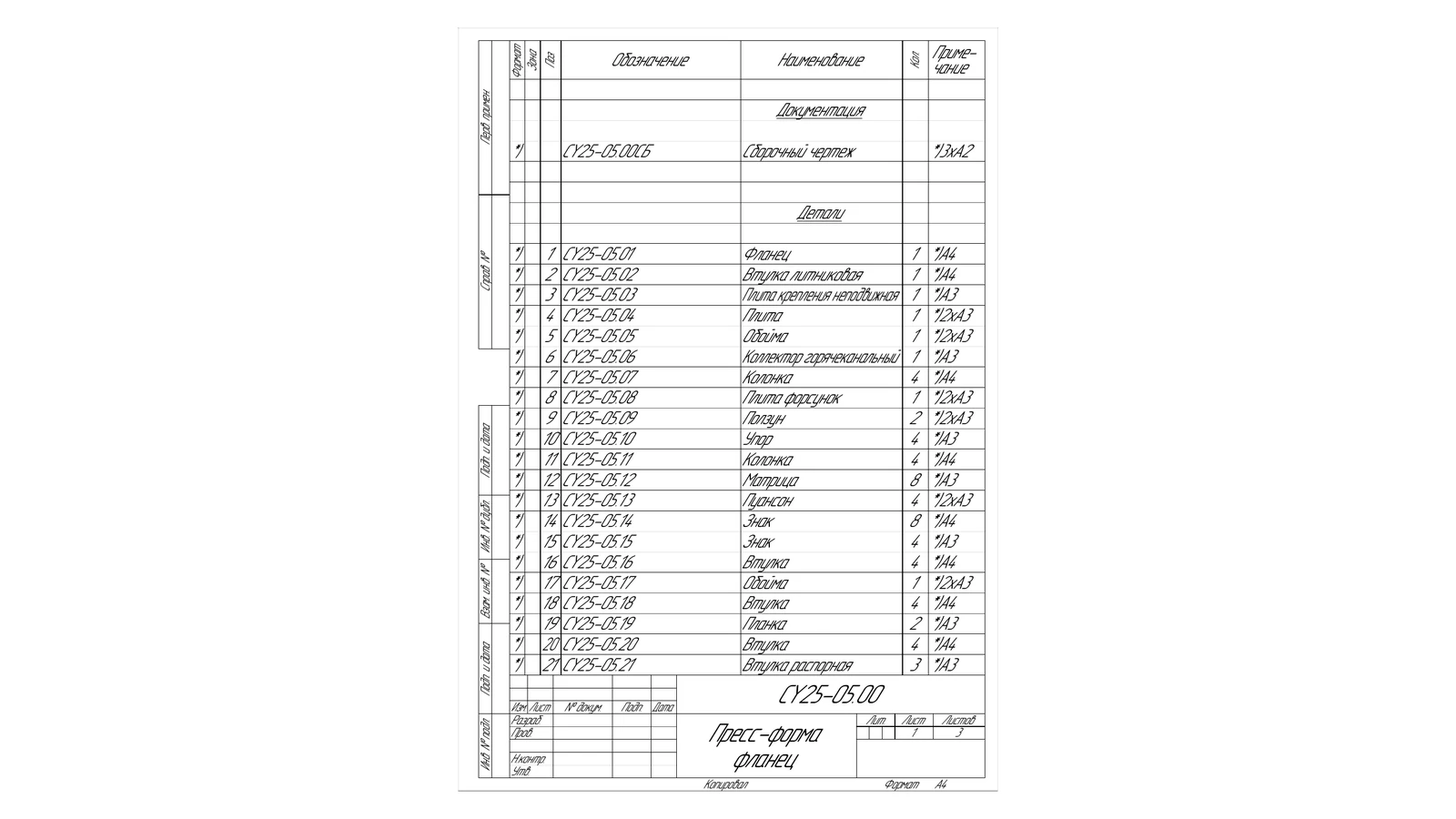

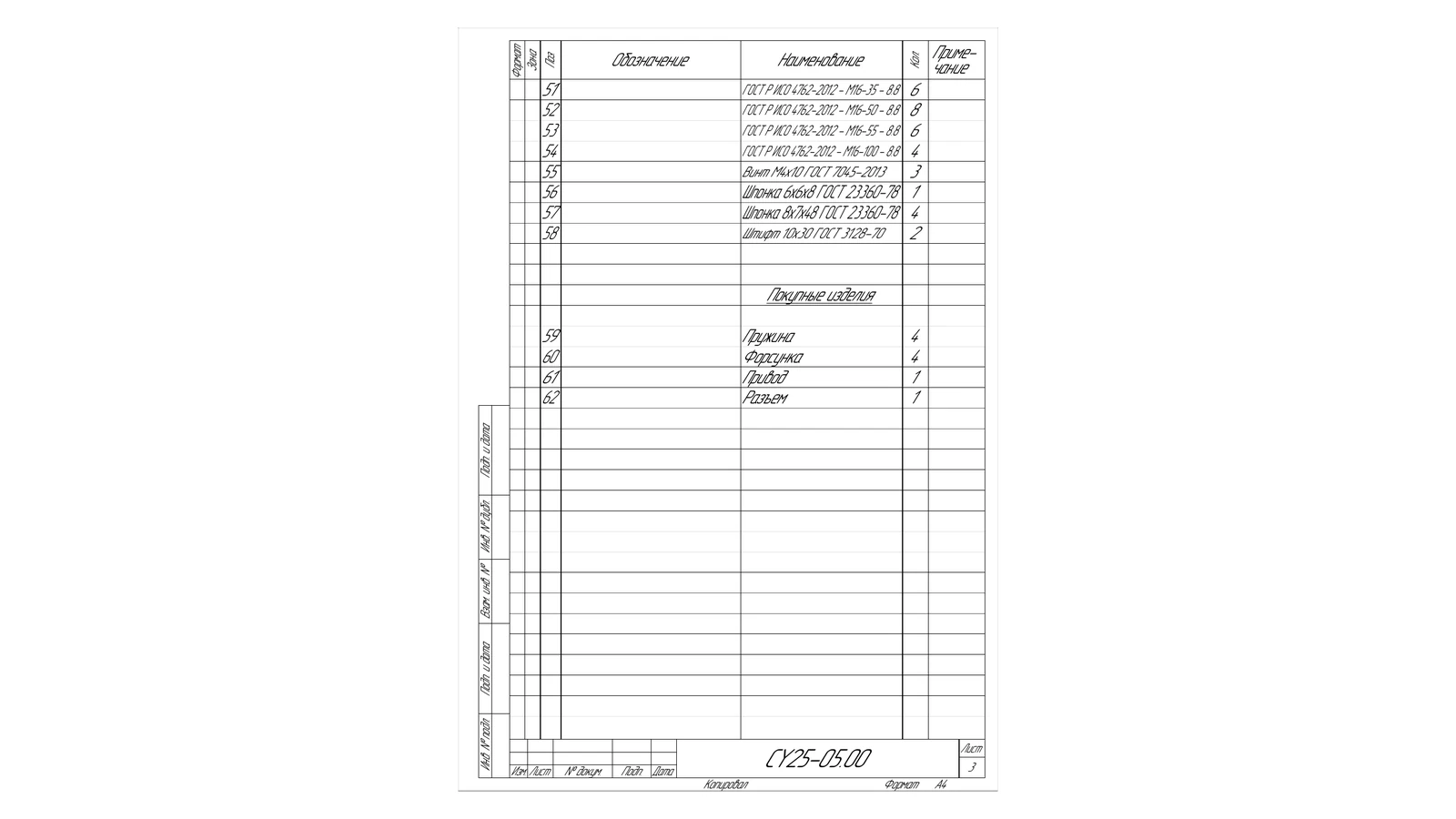

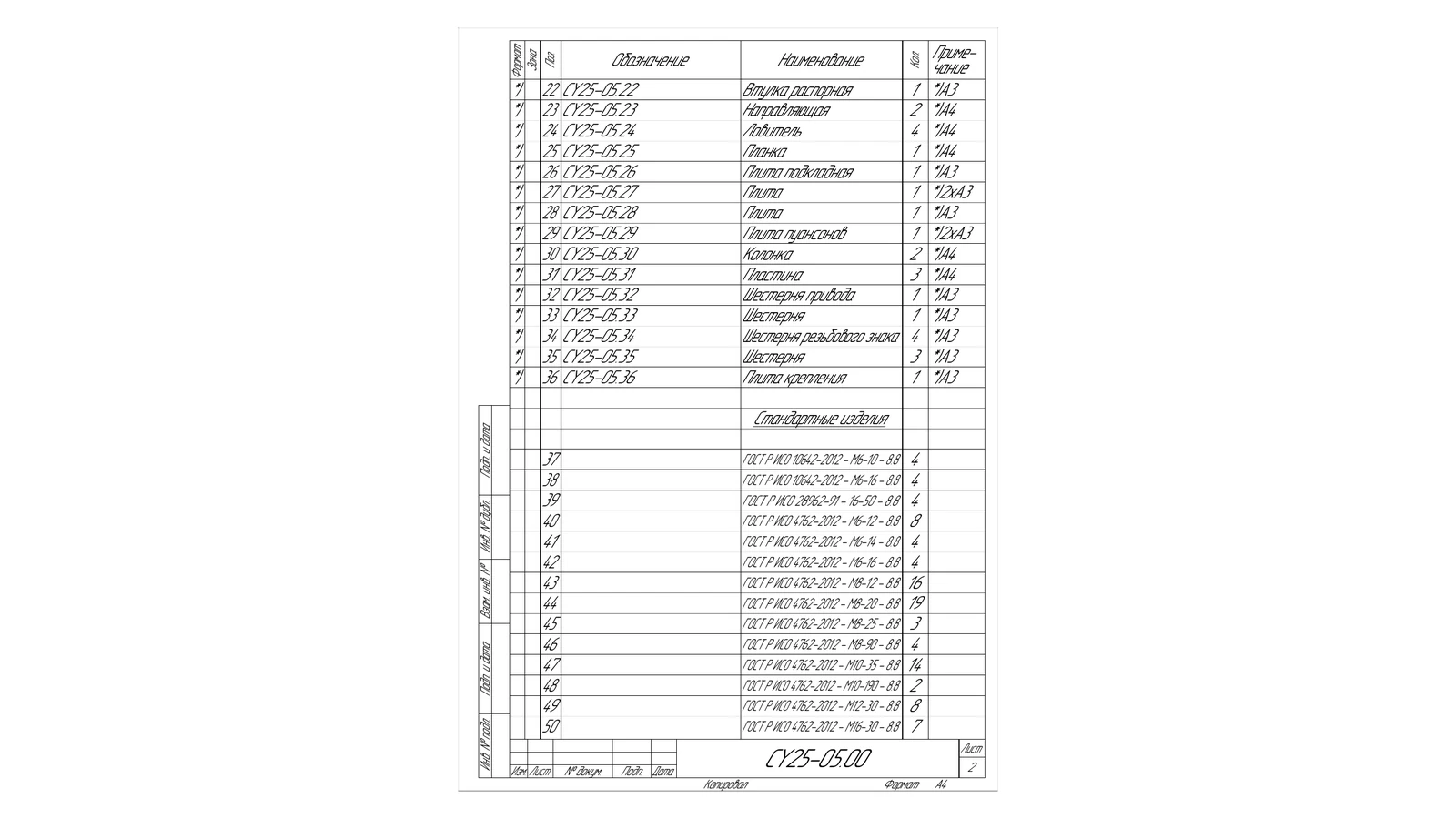

Оформлены необходимые виды, разрезы, сечения и спецификация.
Готовый комплект
Заказчику передан комплект КД для изготовления и сборки пресс-формы.
Границы проекта. Расчёты, испытания и сертификация выполняются только в составе согласованного технического задания.
