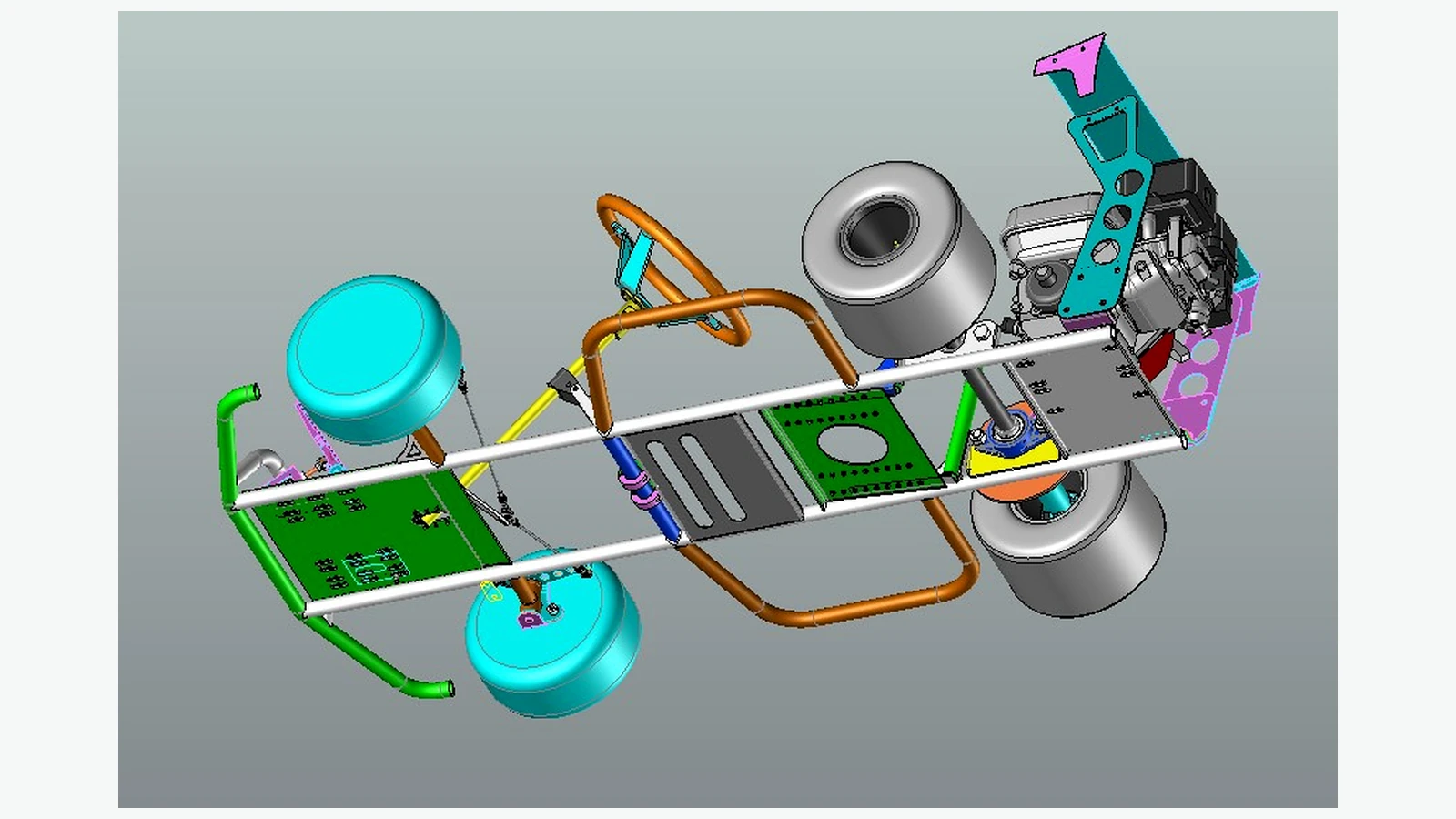

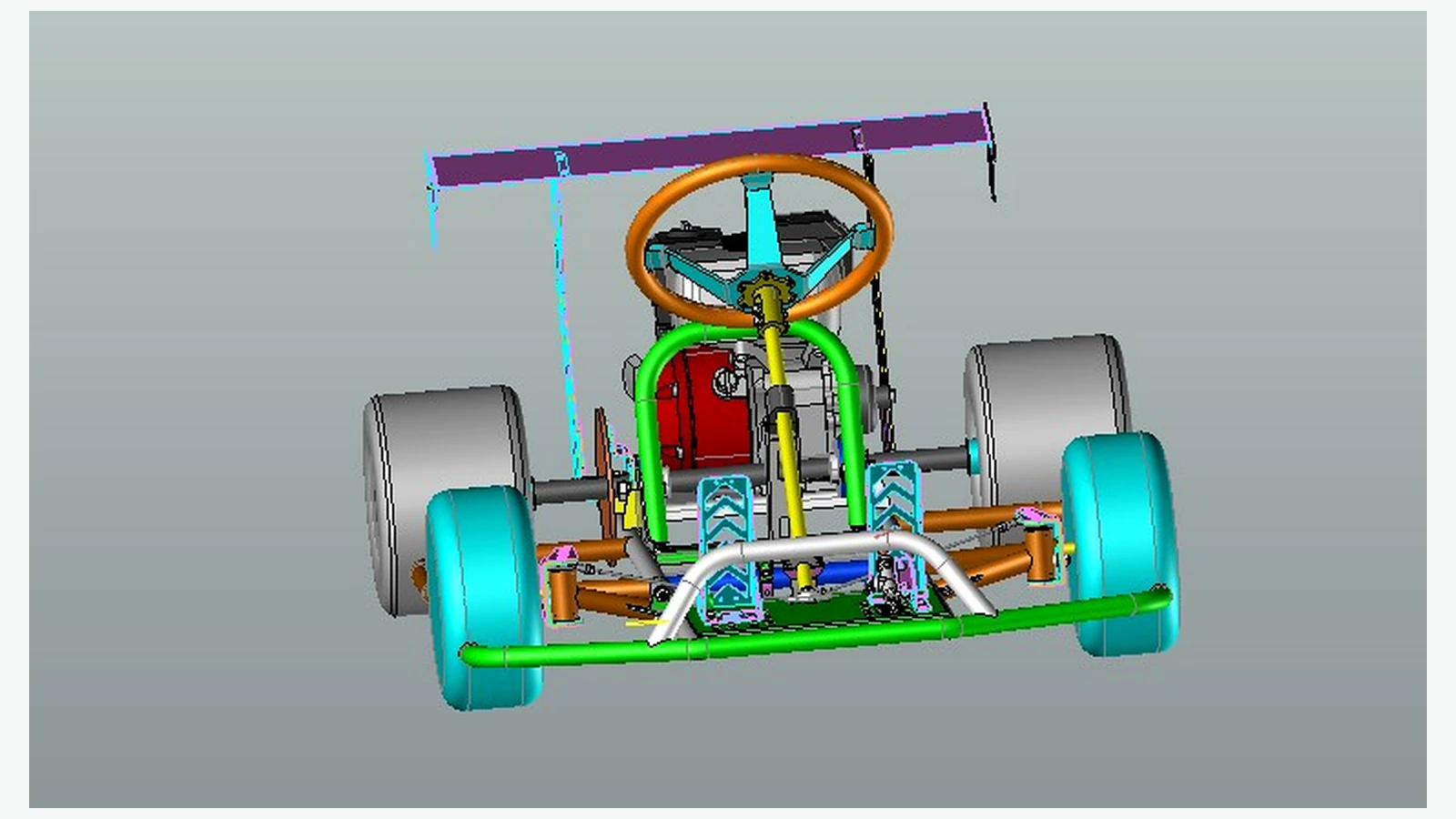

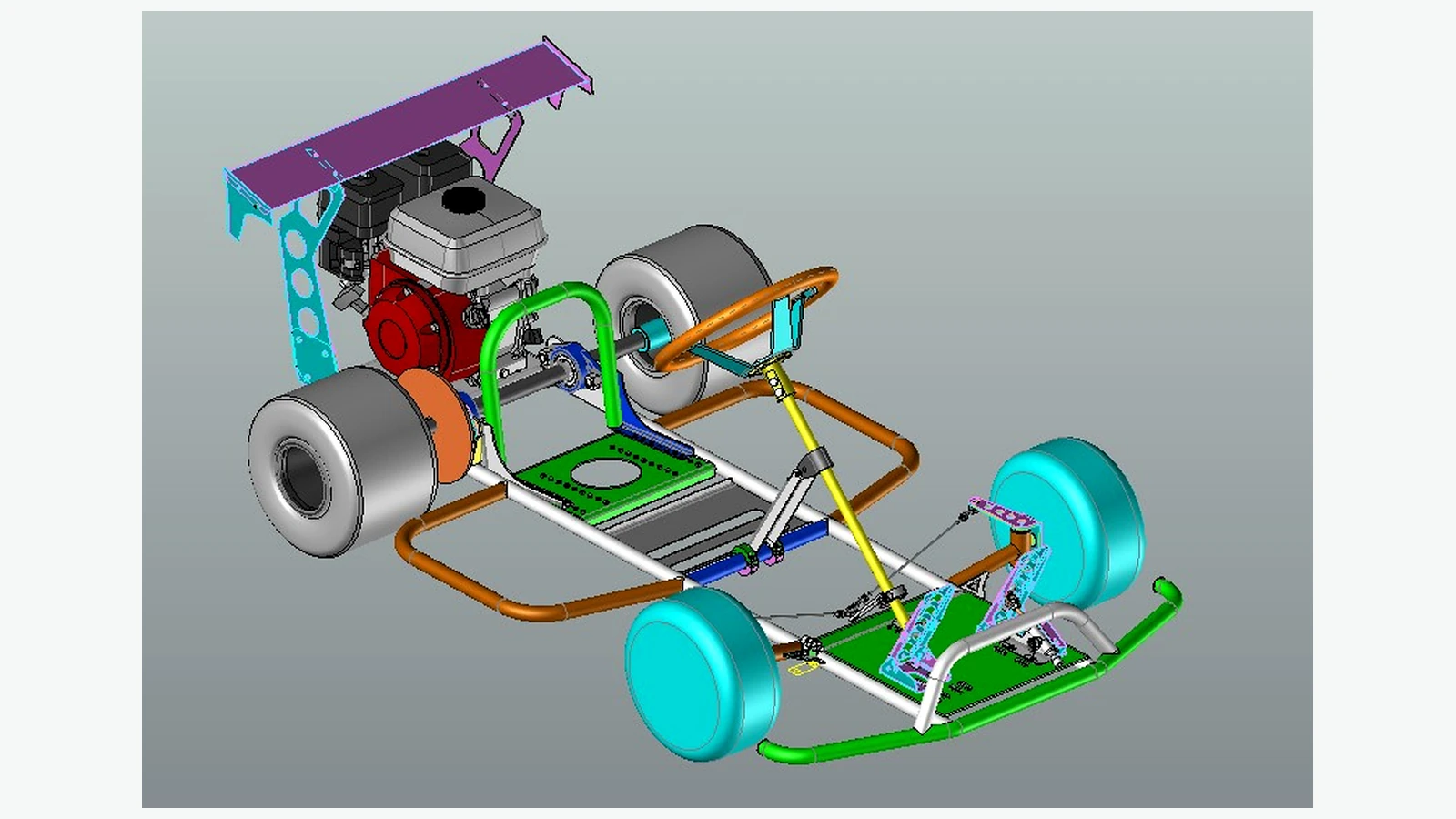

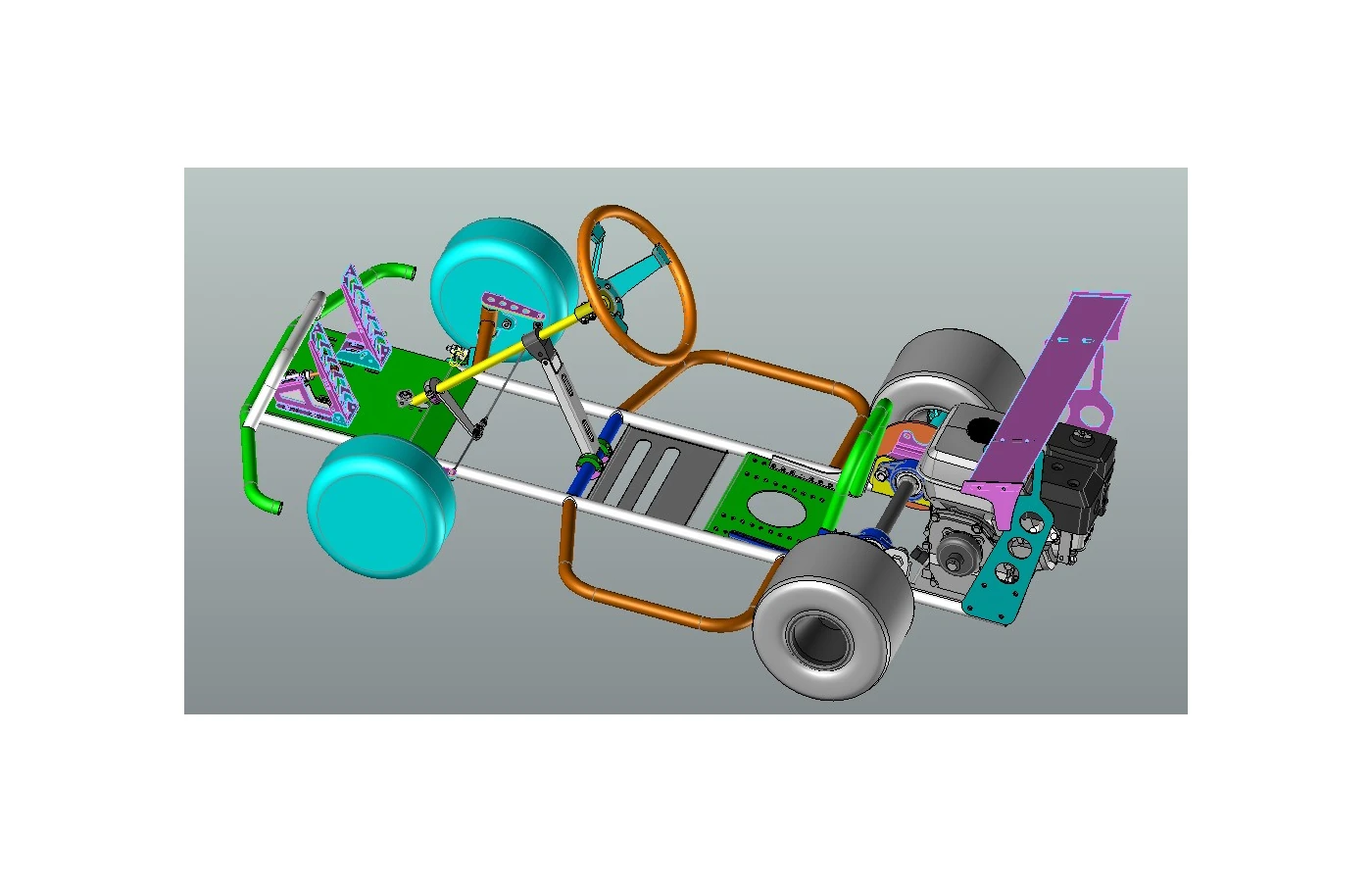

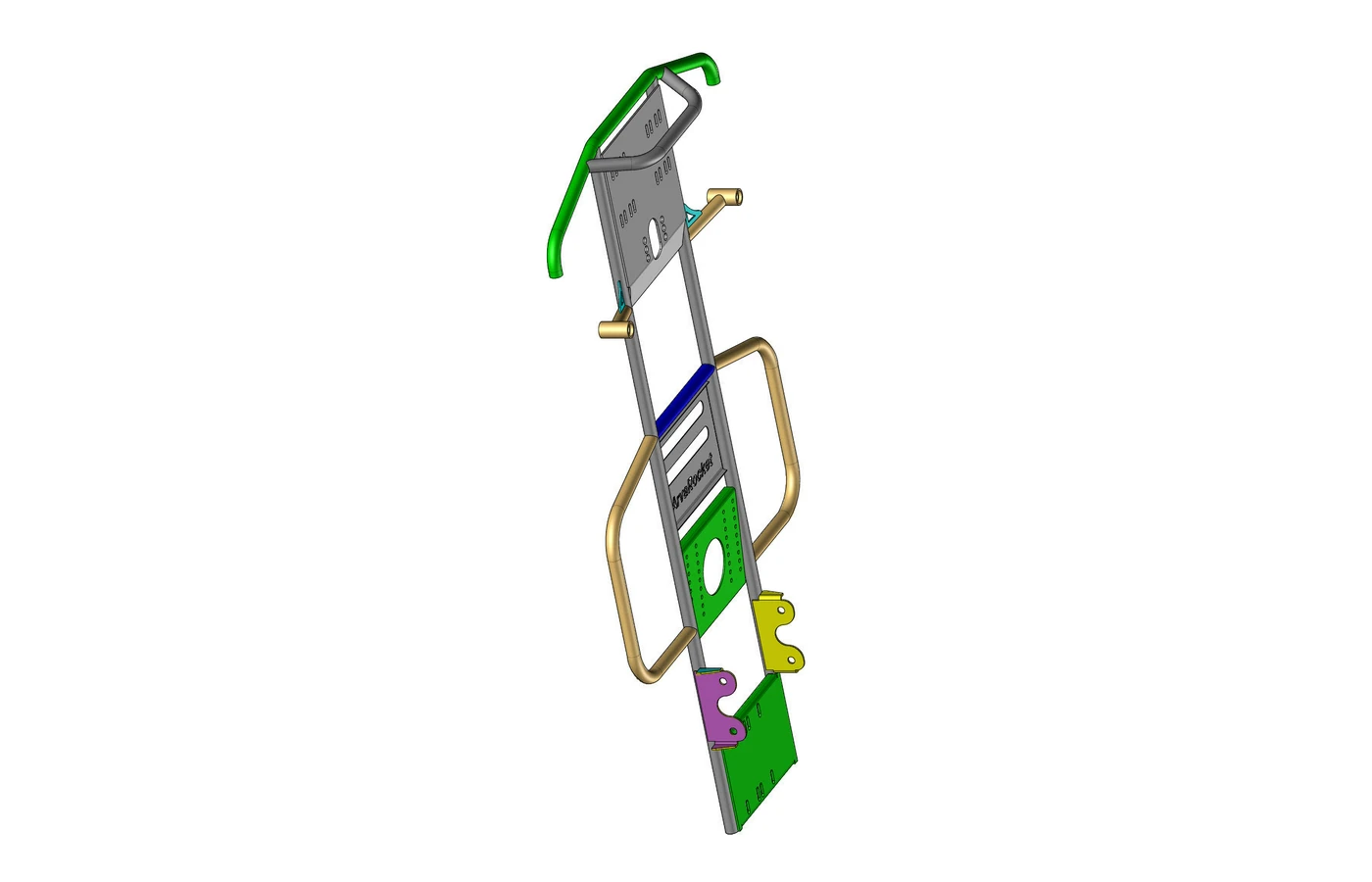

Компоновка рамы
Геометрия рамы увязана с габаритами прототипа, двигателем и заданными комплектующими.
Транспорт и спецтехника · транспортные конструкции

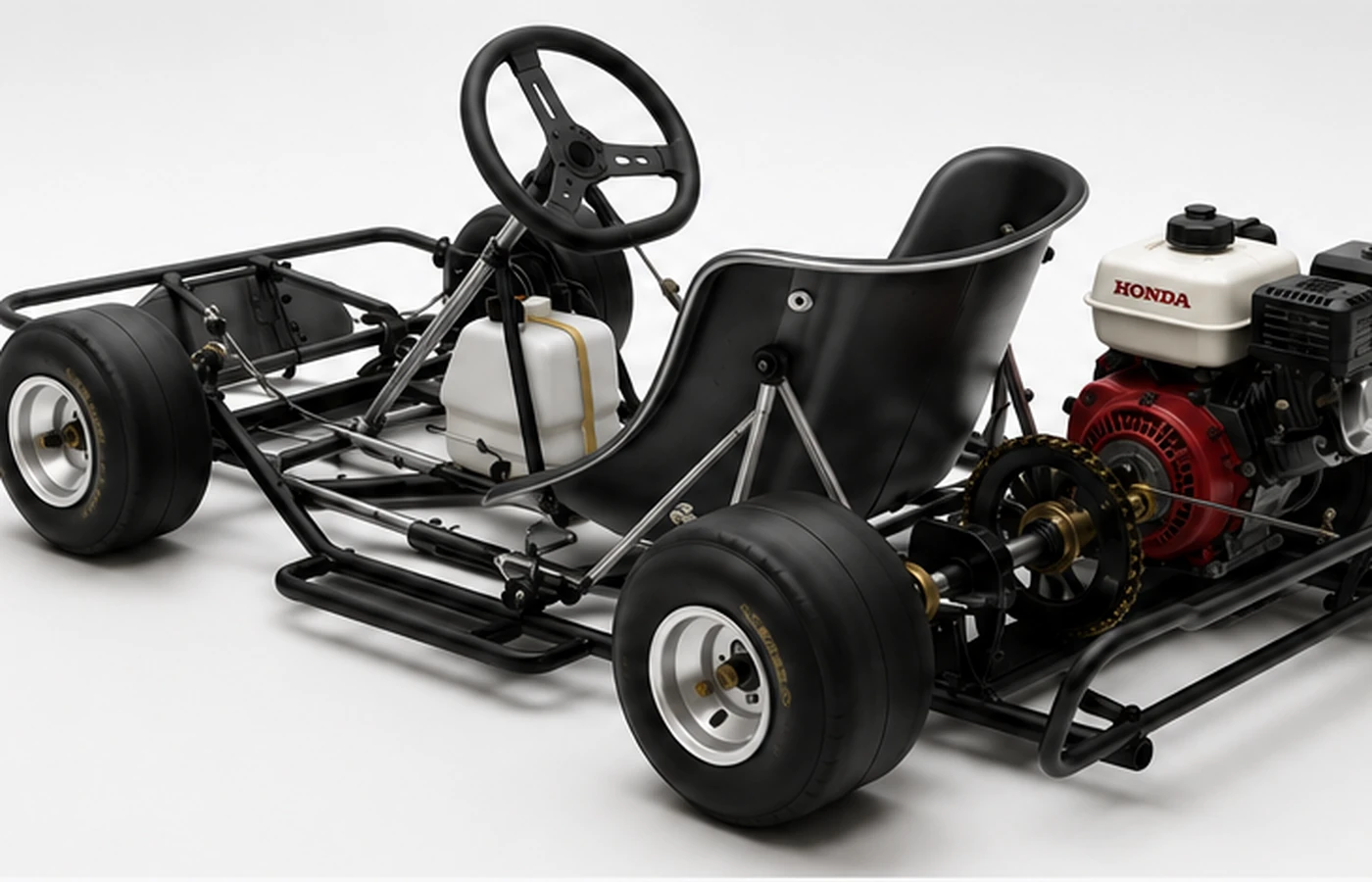

Разработка рамы спортивного картинга
- Задача
- Разработать раму картинга по изображениям, габаритам прототипа, двигателю и заданным комплектующим.
- Выполненные работы
- Проектирование рамы, силовой расчёт, кинематика рулевого управления, кронштейны и узлы крепления.
- Результат
- 3D-модели, подетальные и сборочные чертежи для изготовления рамы и кронштейнов.
- Роль в проекте
- Разработка конструкции, контроль изготовления и монтажа.
- Срок
- До изготовления — 2 месяца.
Документация и модели
Материалы проекта
Рулевое управление
Разработана кинематика рулевого механизма и узлы его крепления.
Силовая проверка
Выполнена расчётная проверка рамы и нагруженных кронштейнов.

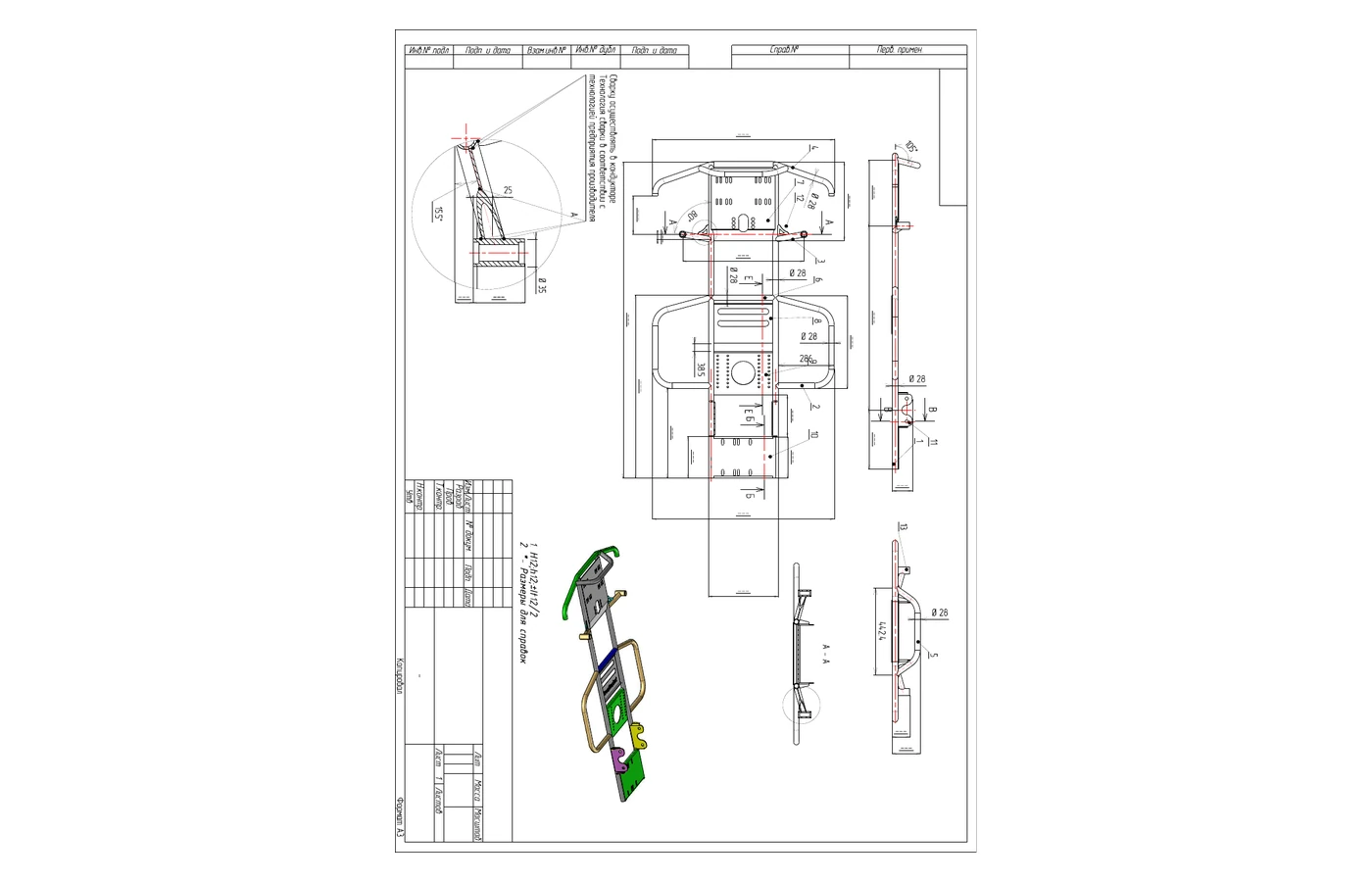

Документация для изготовления
Переданы 3D-модели, сборочные и деталировочные чертежи.
Границы проекта. Расчёты, испытания и сертификация выполняются только в составе согласованного технического задания.
