Литая заготовка

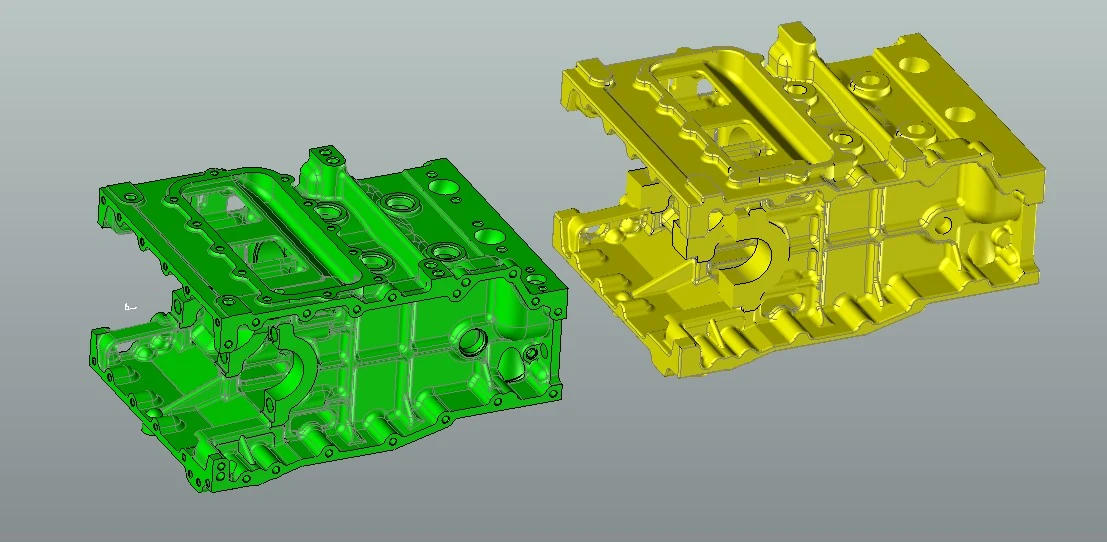

Разработана геометрия детали и литейной заготовки блока двигателя.
Промышленное оборудование · литая корпусная деталь
Переработка литого блока двигателя и выпускных патрубков
- Исходные данные
- Заказчик предоставил чертёж изделия.
- Задача
- Разработать деталь и литейную заготовку, а также изменить конструкцию выпускных патрубков.
- Выполненные работы
- Перестроены выпускные патрубки с использованием гладких поверхностей Безье; геометрия поэтапно согласовывалась с заказчиком.
- Ограничение
- CFD-расчёт в состав работ не входил и не проводился.
- Результат
- Выполнено проектирование детали и литейной заготовки, построена 3D-модель для литья. Конструкторская документация для производства переведена на английский язык и адаптирована к требованиям ISO.
- Роль в проекте
- Проектирование изделия, выпуск и передача документации.
- Срок
- 14 дней.
Документация и модели
Материалы проекта

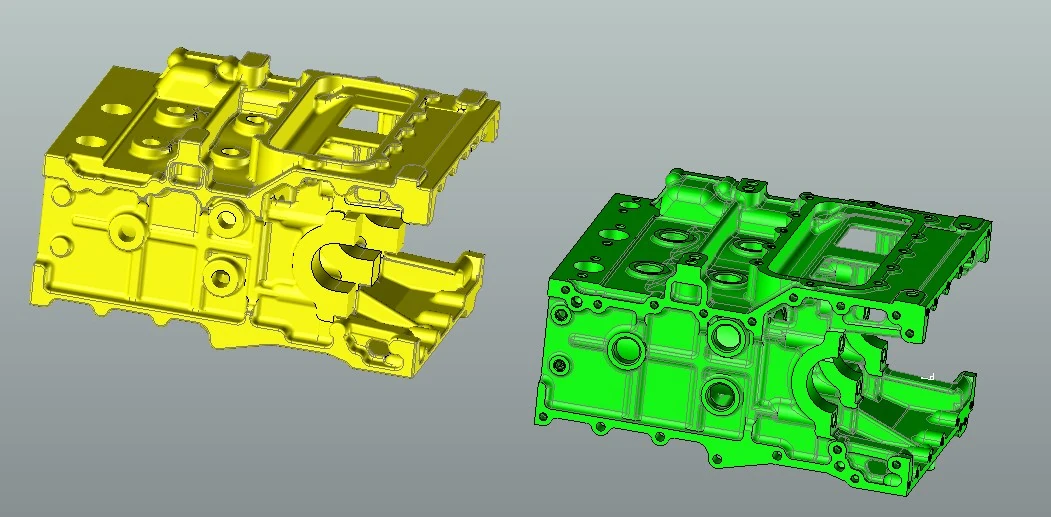

Выпускные патрубки
Патрубки перестроены гладкими поверхностями Безье с поэтапным согласованием.

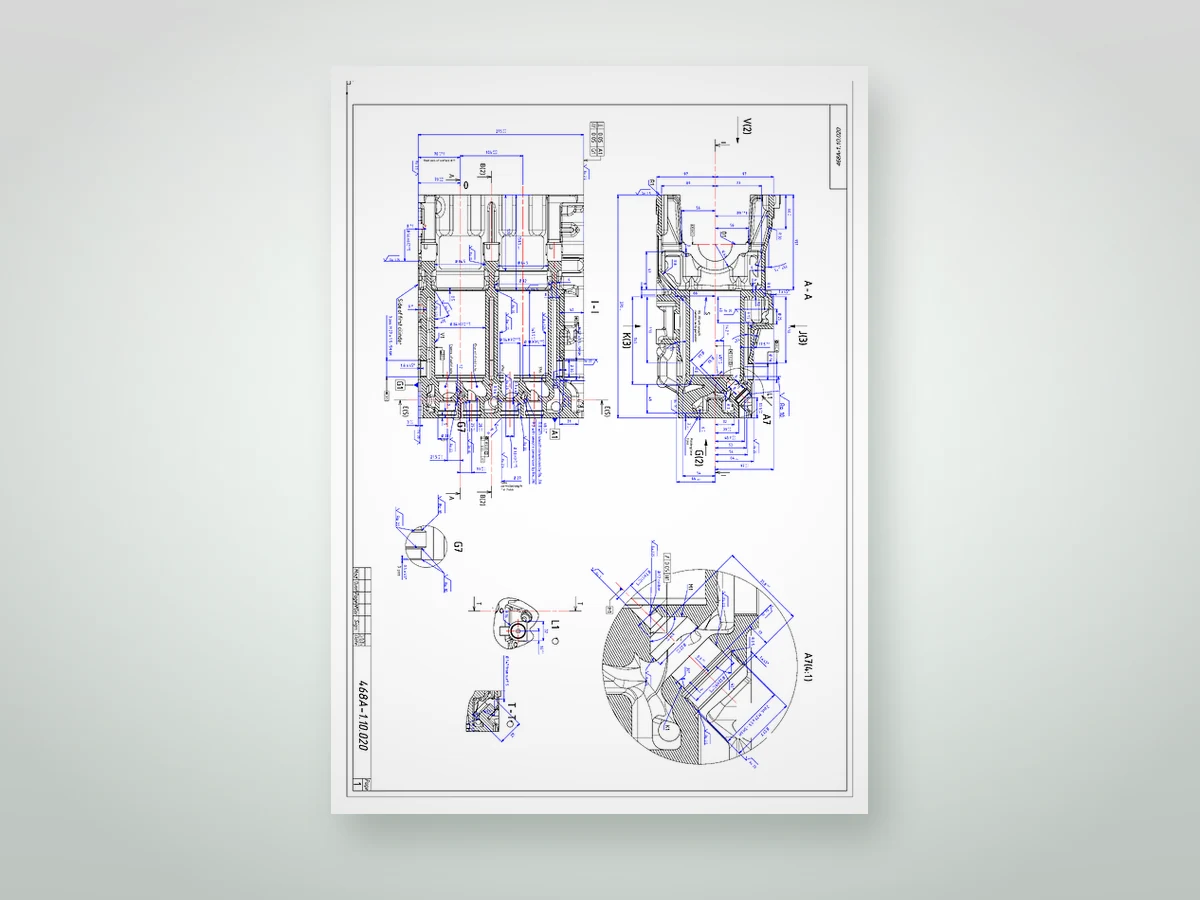

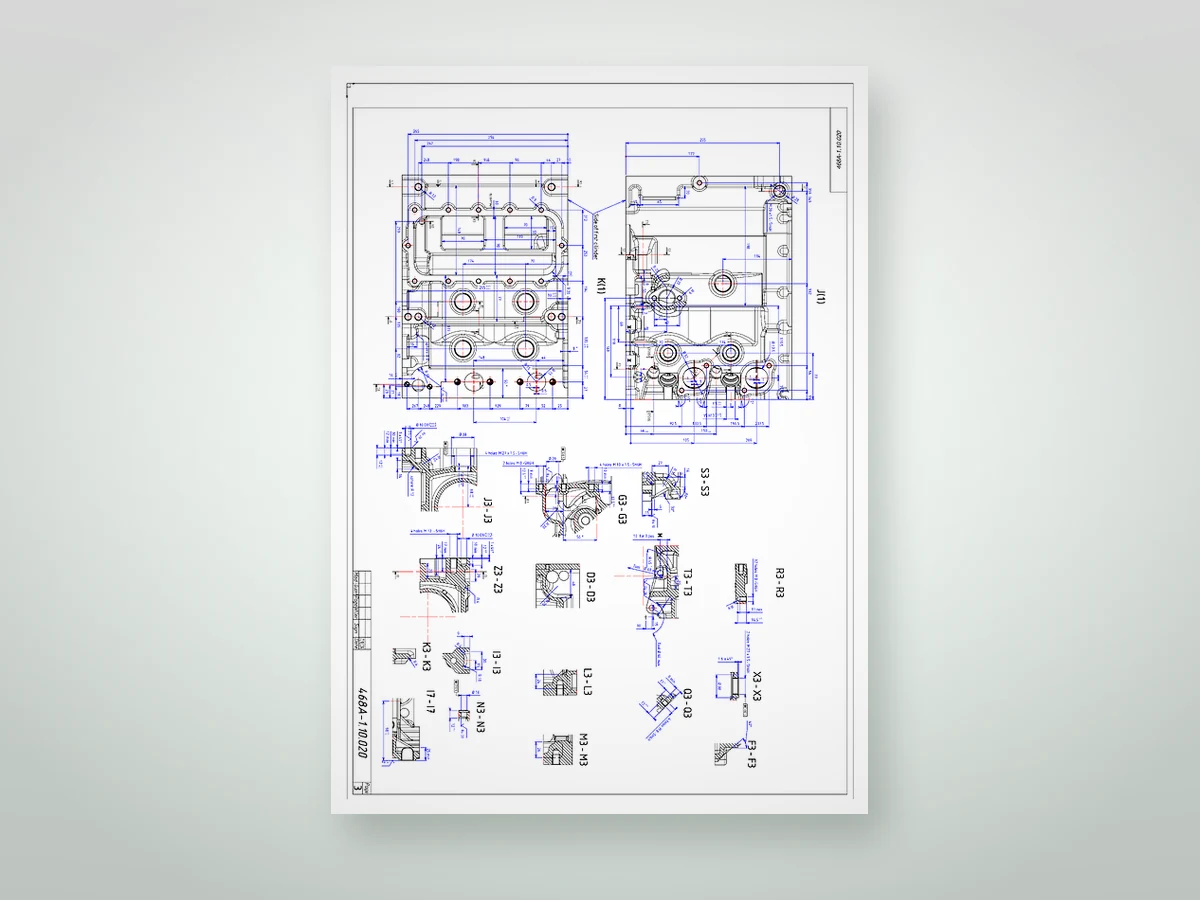

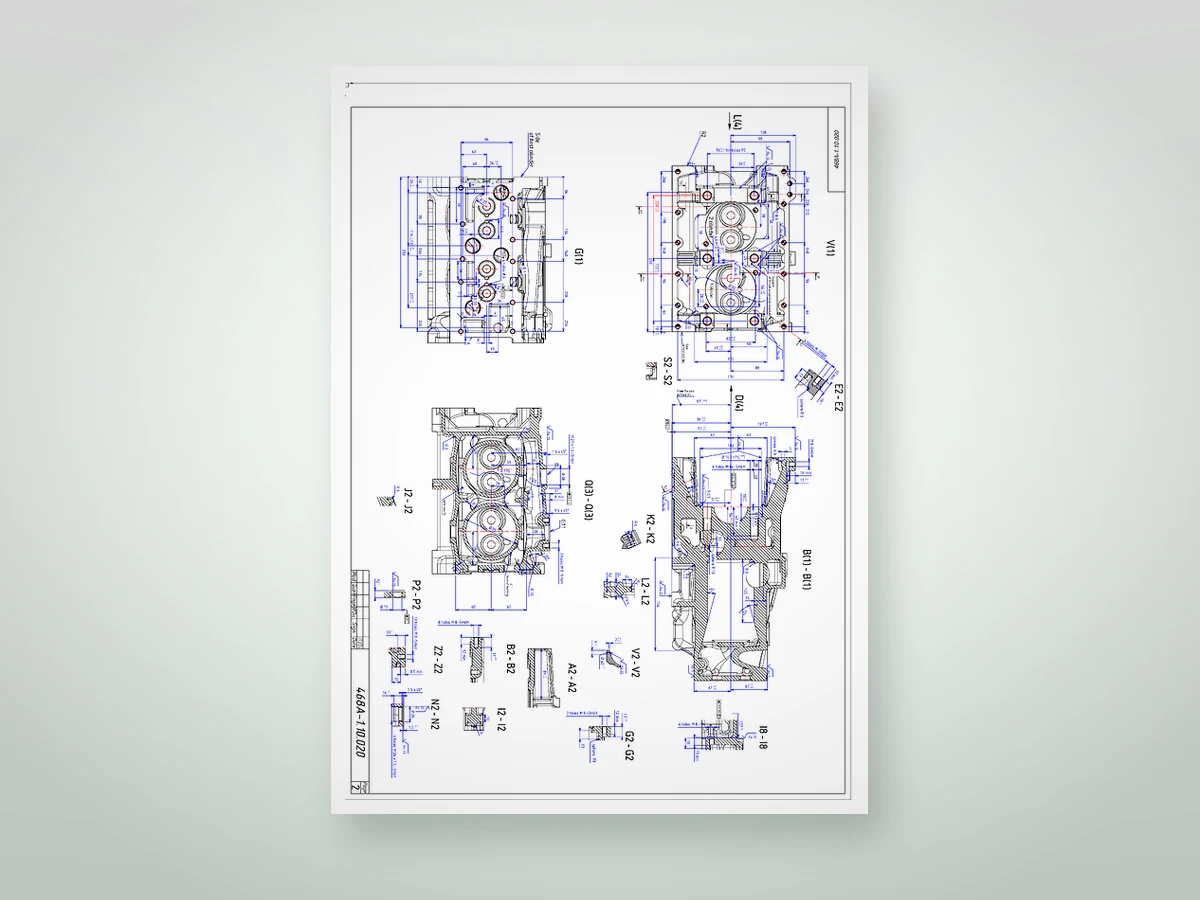

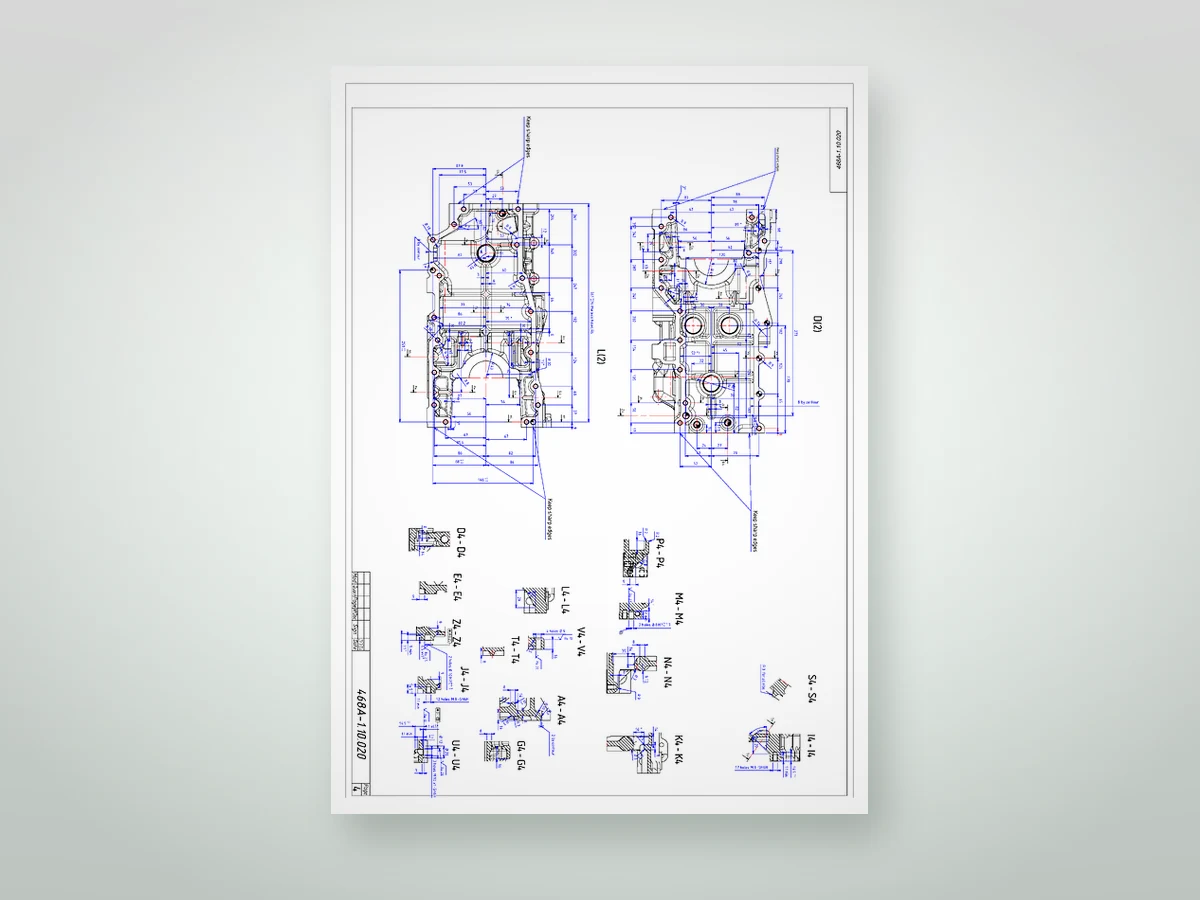

Документация ISO
Производственная документация переведена на английский язык и адаптирована к требованиям ISO.

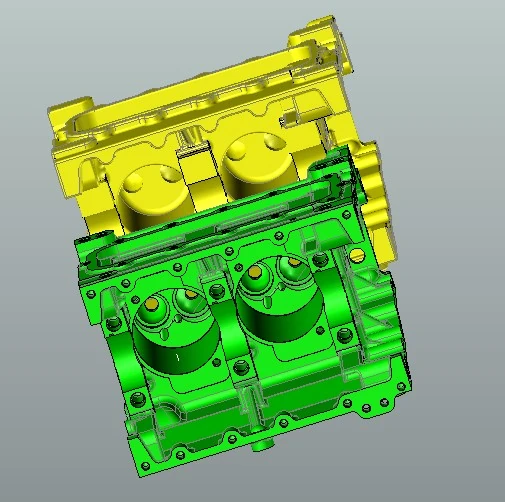

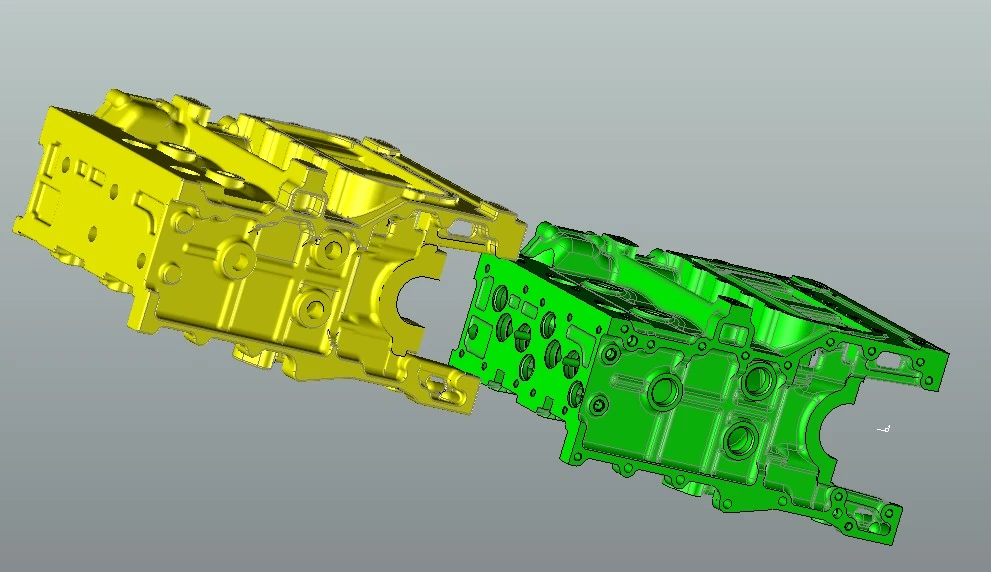

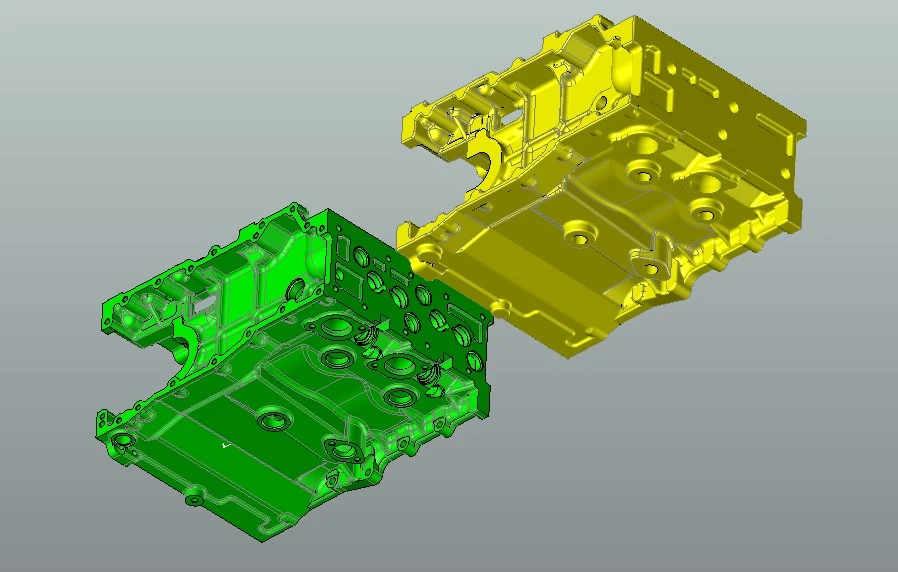

3D-модель конструкции
Подготовлена модель для проверки компоновки заказчиком.
Границы проекта. Расчёты, испытания и сертификация выполняются только в составе согласованного технического задания.
