Схема базирования
Положение детали определено по её геометрии и требованиям к обрабатываемым поверхностям.
Технологическая оснастка · серийная обработка

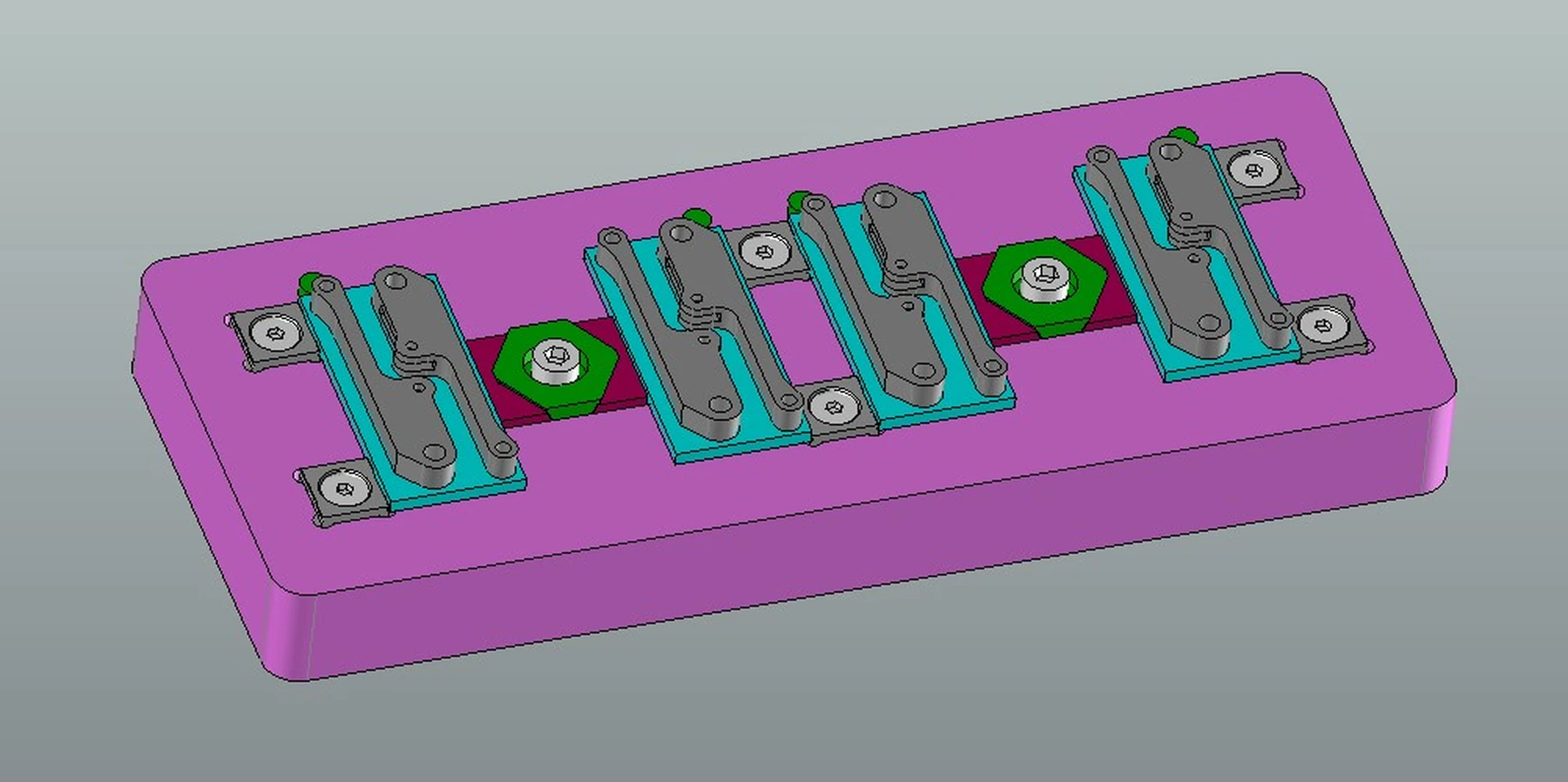

Технологическое приспособление для обработки на станке с ЧПУ
- Задача
- Разработать приспособление по геометрии детали, габаритам стола станка, стандартным компонентам и предполагаемой партии запуска.
- Выполненные работы
- Конструкция приспособления под конкретный станок, компоновка базирования и прижимов.
- Результат
- 3D-модель и чертёж для изготовления.
- Роль в проекте
- Разработка конструкции.
- Срок
- 2 дня.
- Форматы обмена
- PDF; формат 3D-модели — по согласованию.

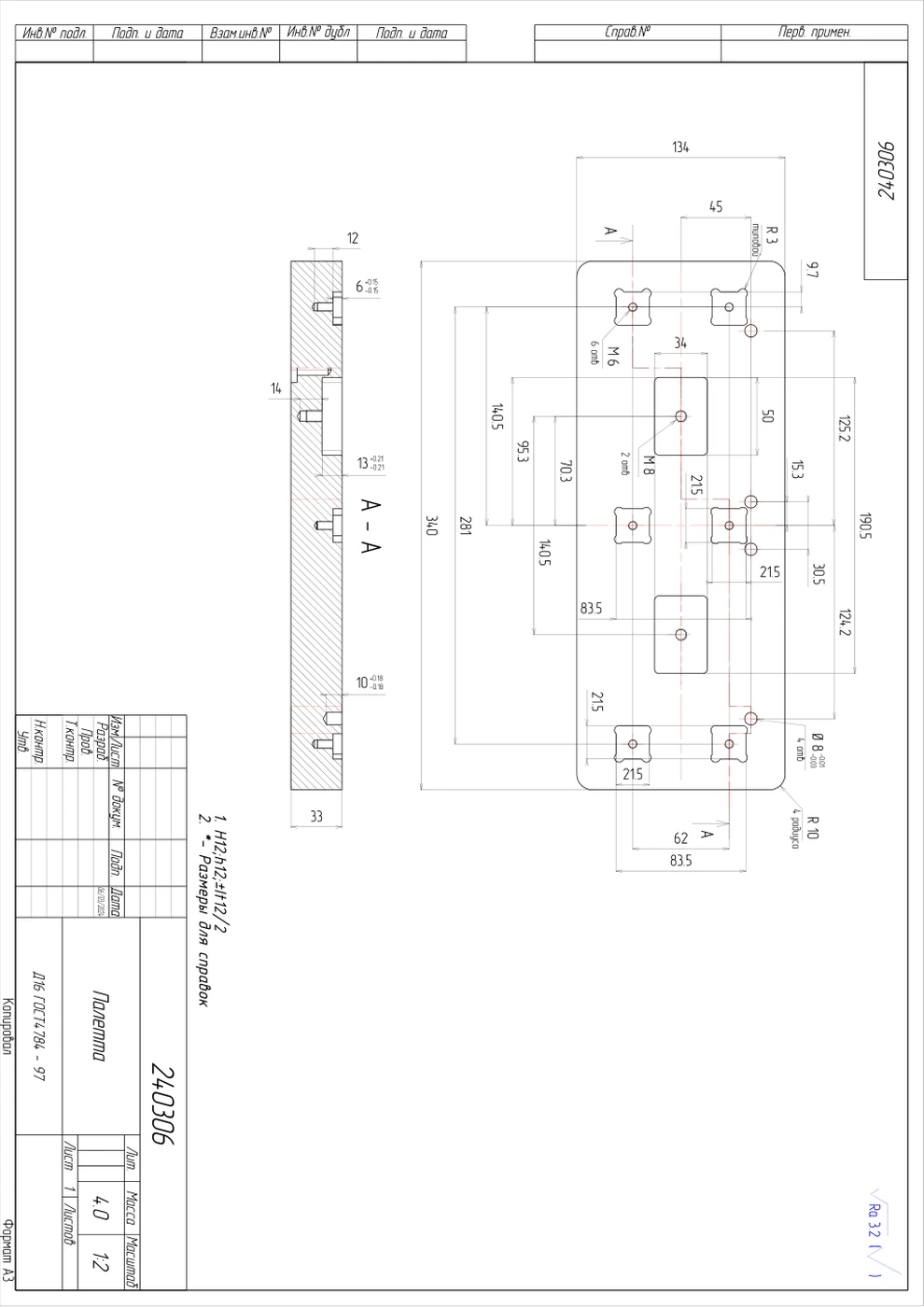

Документация и модели
Материалы проекта
Прижим и доступ инструмента
Прижимные элементы размещены с учётом жёсткости и доступа режущего инструмента.
Привязка к станку
Конструкция увязана с габаритами стола станка и стандартными компонентами.
Результат за два дня
Заказчику переданы 3D-модель и чертёж приспособления для изготовления.
Границы проекта. Расчёты, испытания и сертификация выполняются только в составе согласованного технического задания.
