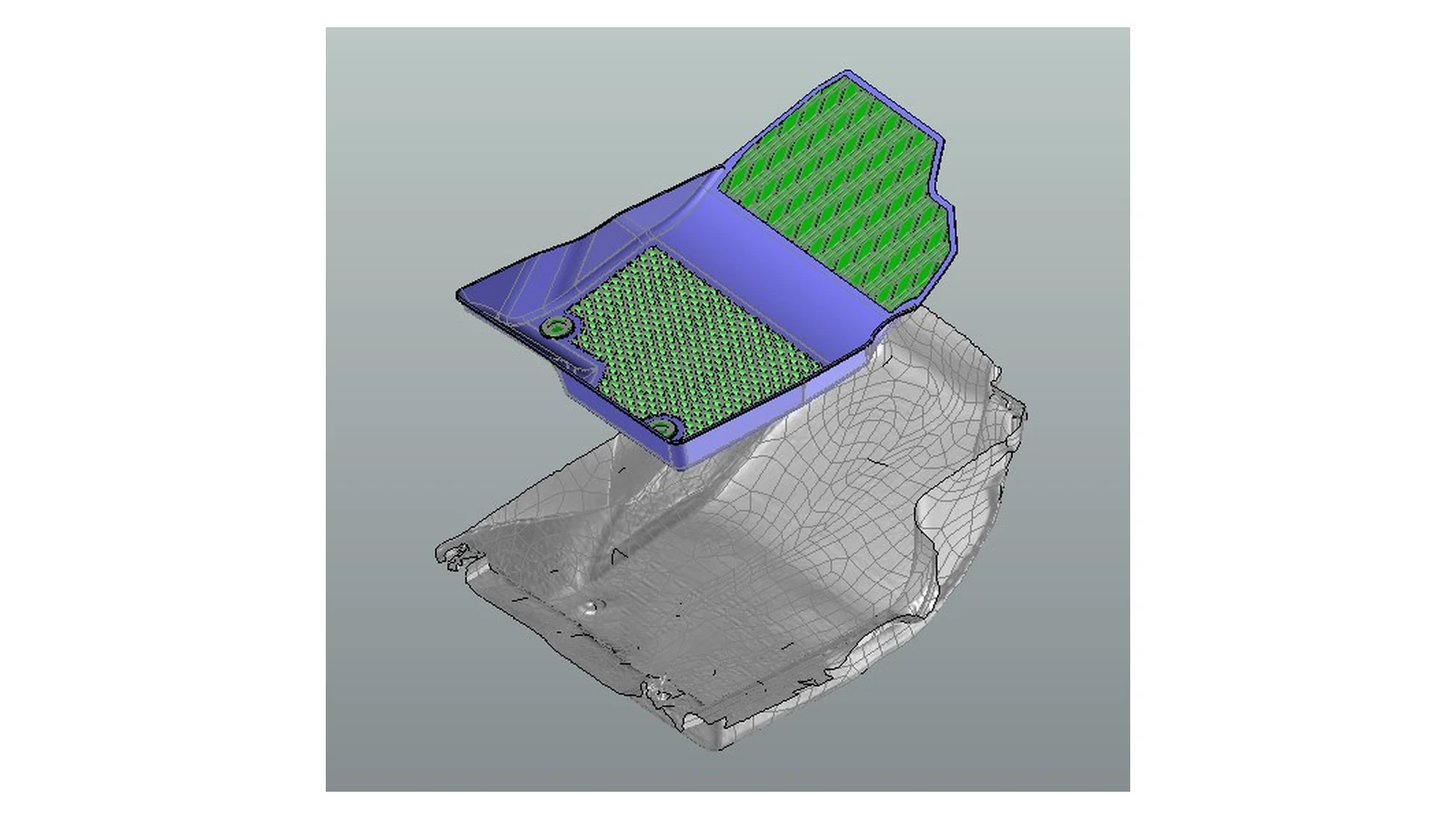

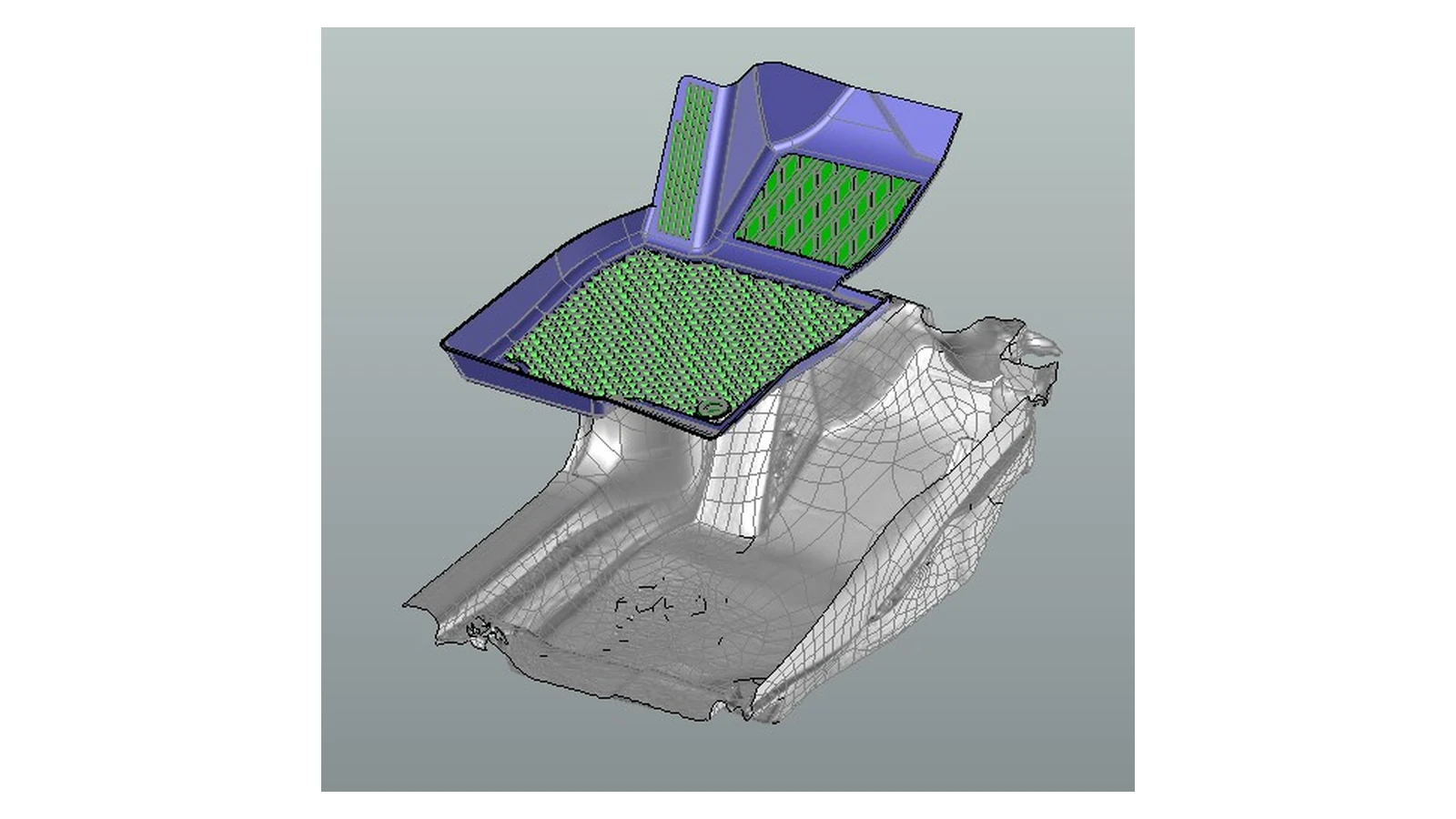

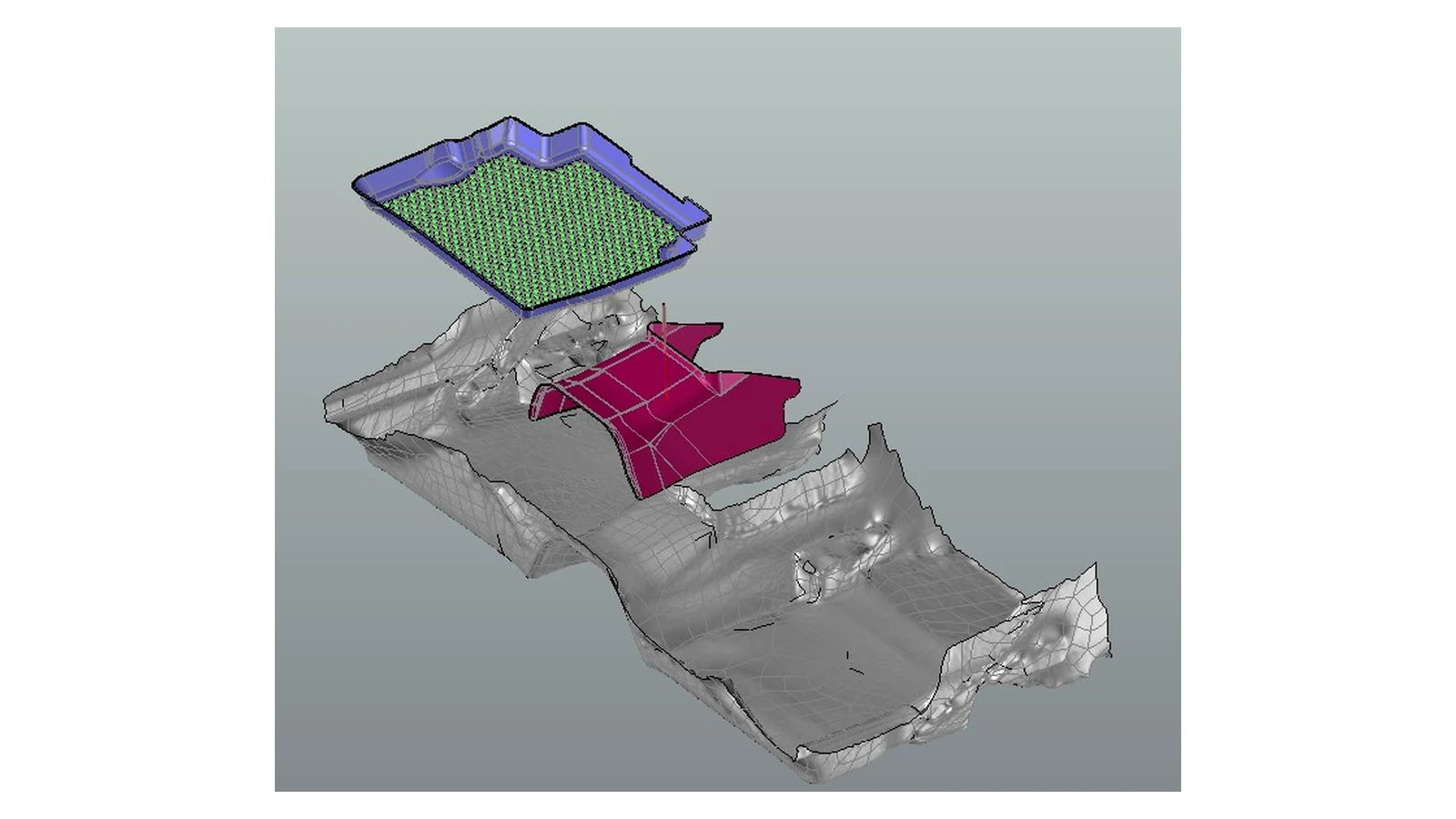

Подготовка 3D-скана
Скан пола салона обработан и преобразован в рабочую геометрию для проектирования изделия.
Технологическая подготовка производства · формовочная оснастка

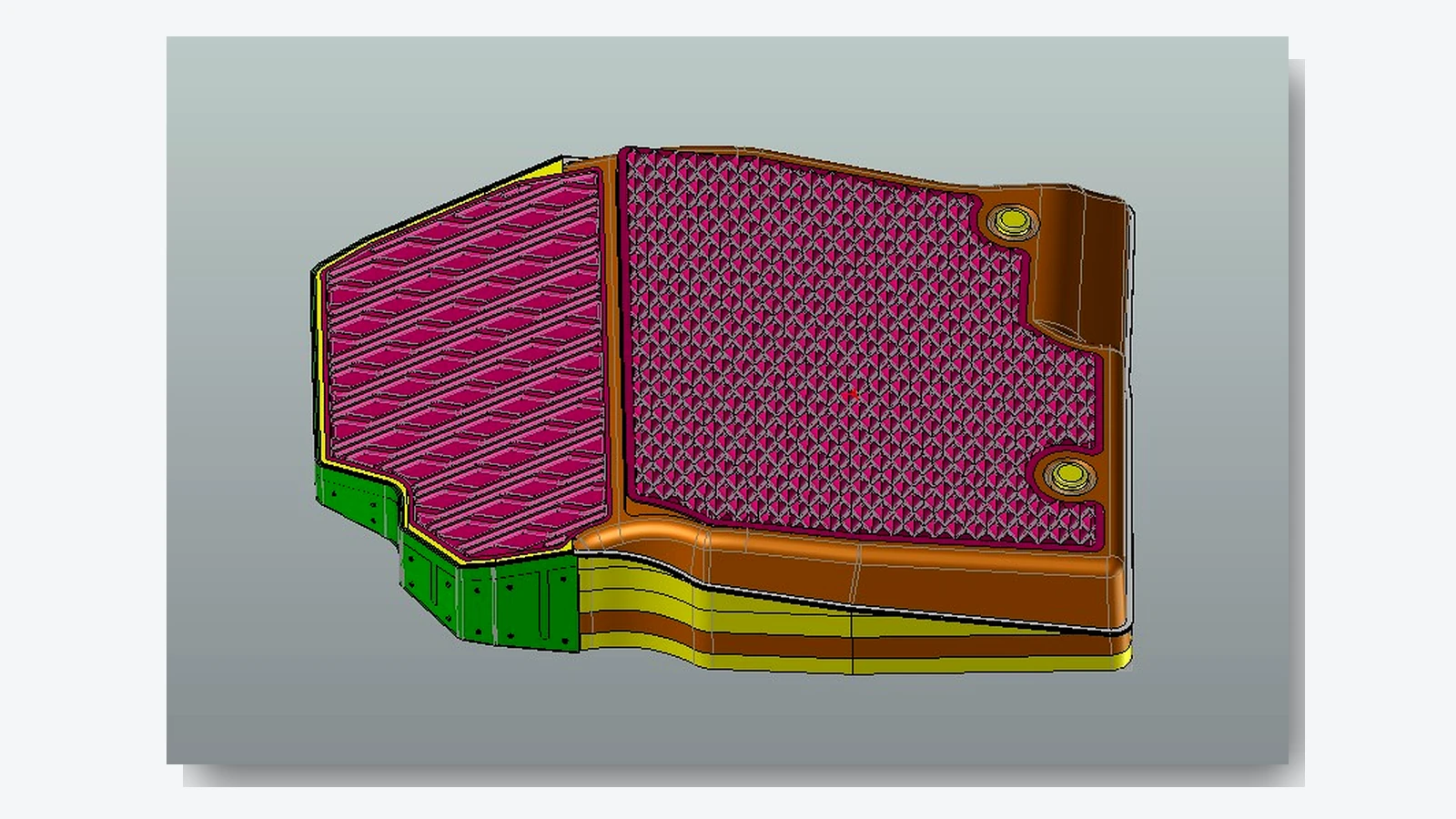

Полимерный автомобильный коврик и формовочная оснастка
- Исходные данные
- 3D-скан пола салона автомобиля.
- Задача
- Разработать комплект ковриков по сканированной геометрии и оснастку для формовки.
- Выполненные работы
- Подготовка скана, построение рабочих поверхностей, разработка коврика, рельефа, зон фиксации, формообразующих поверхностей и листовых элементов оснастки.
- Результат
- 3D-модели ковриков и оснастки, развёртки листовых деталей.
- Роль в проекте
- Проектирование изделия и оснастки, выпуск и передача документации.
- Срок
- 10 дней.
Документация и модели
Материалы проекта

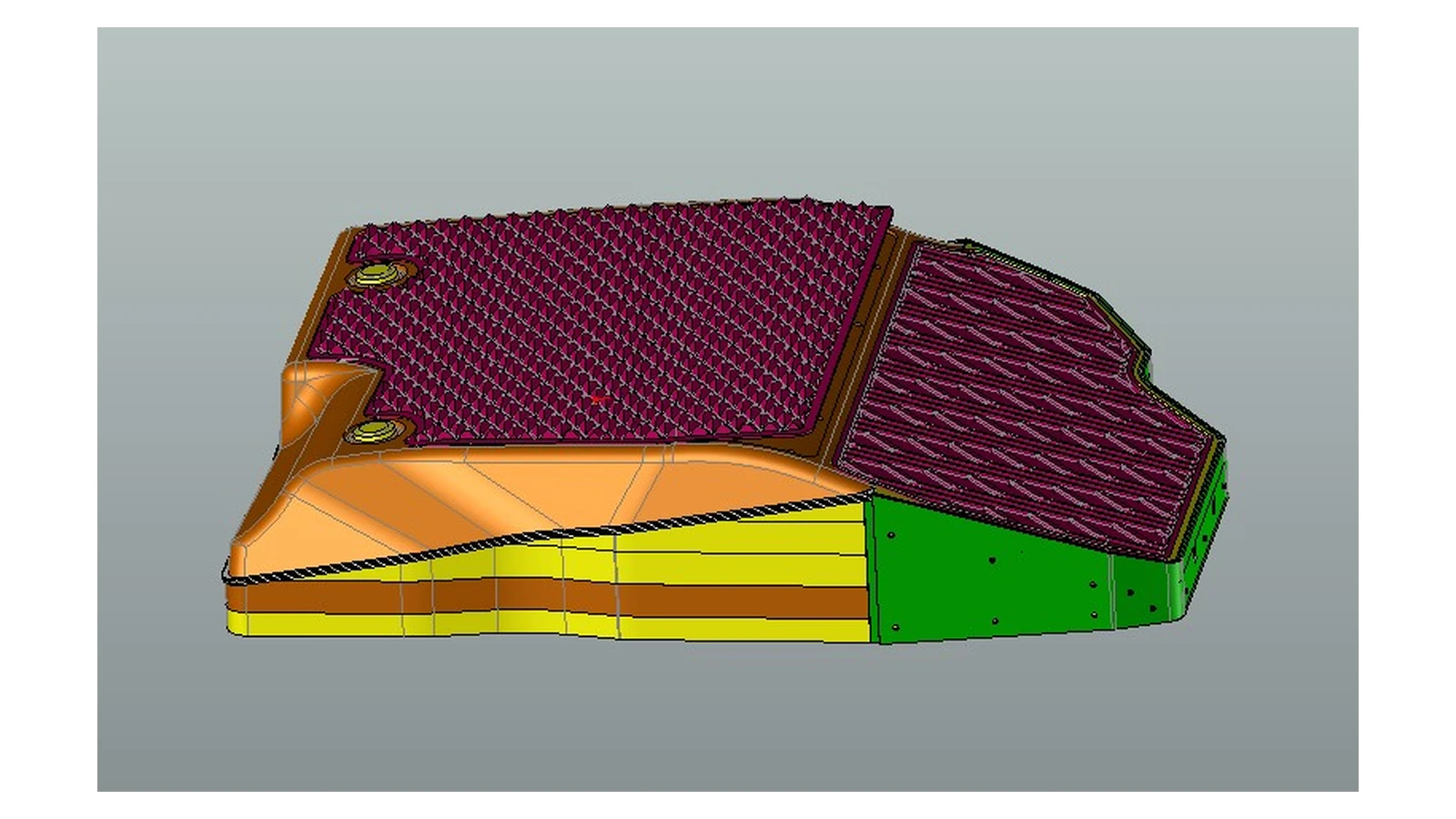

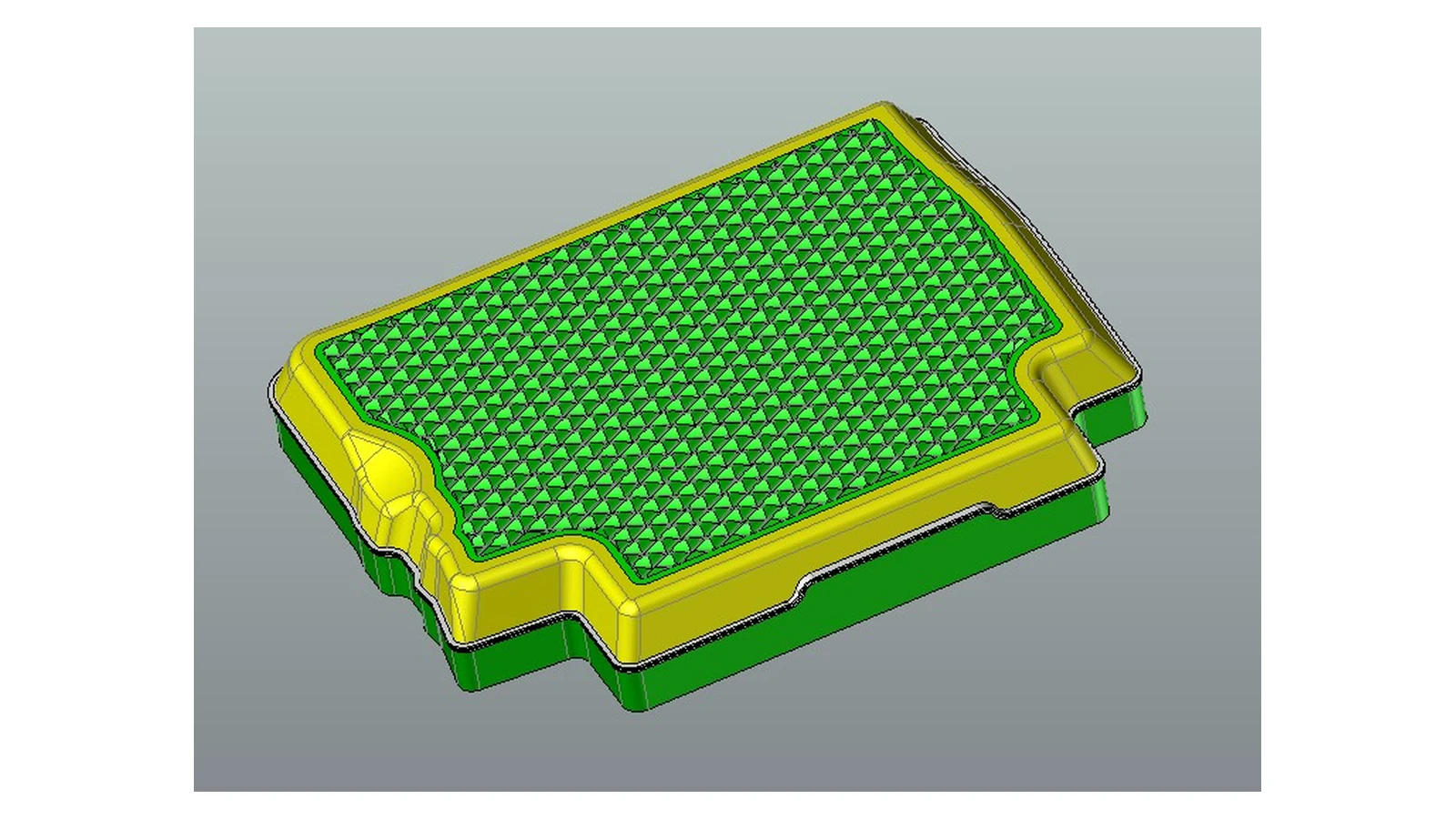

Геометрия коврика
Проработаны рельеф, зоны фиксации и прилегание к поверхностям салона.

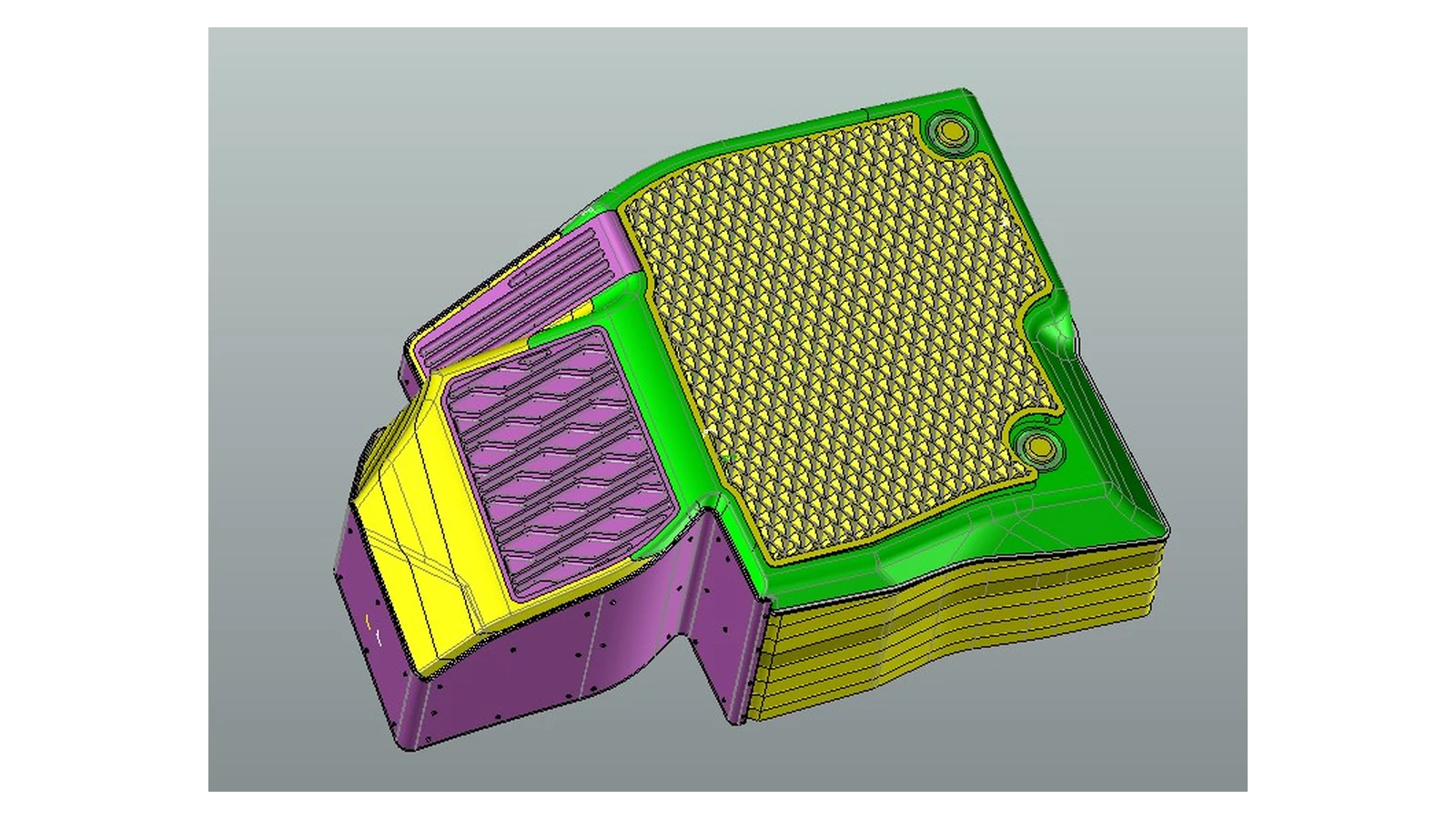

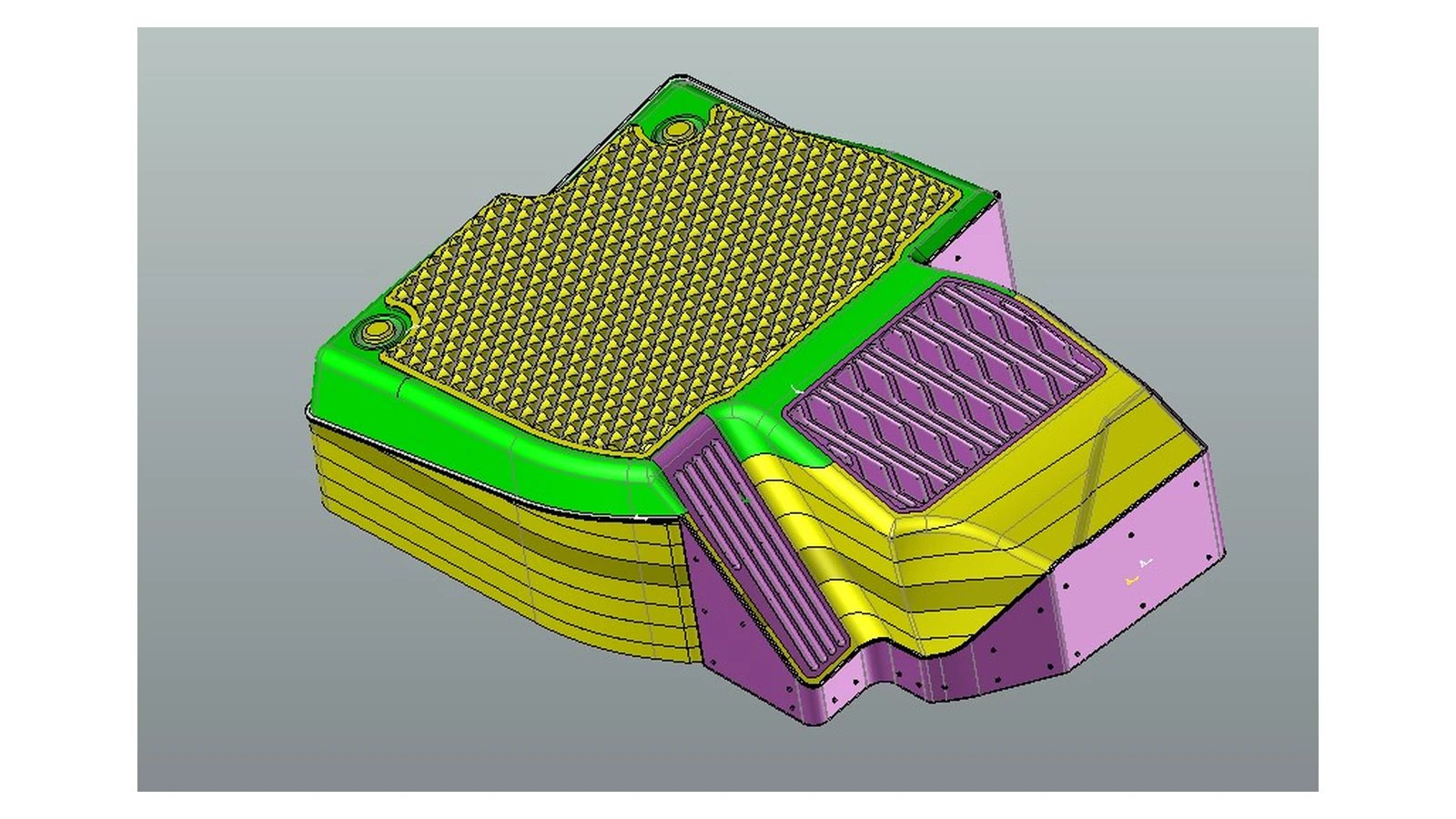

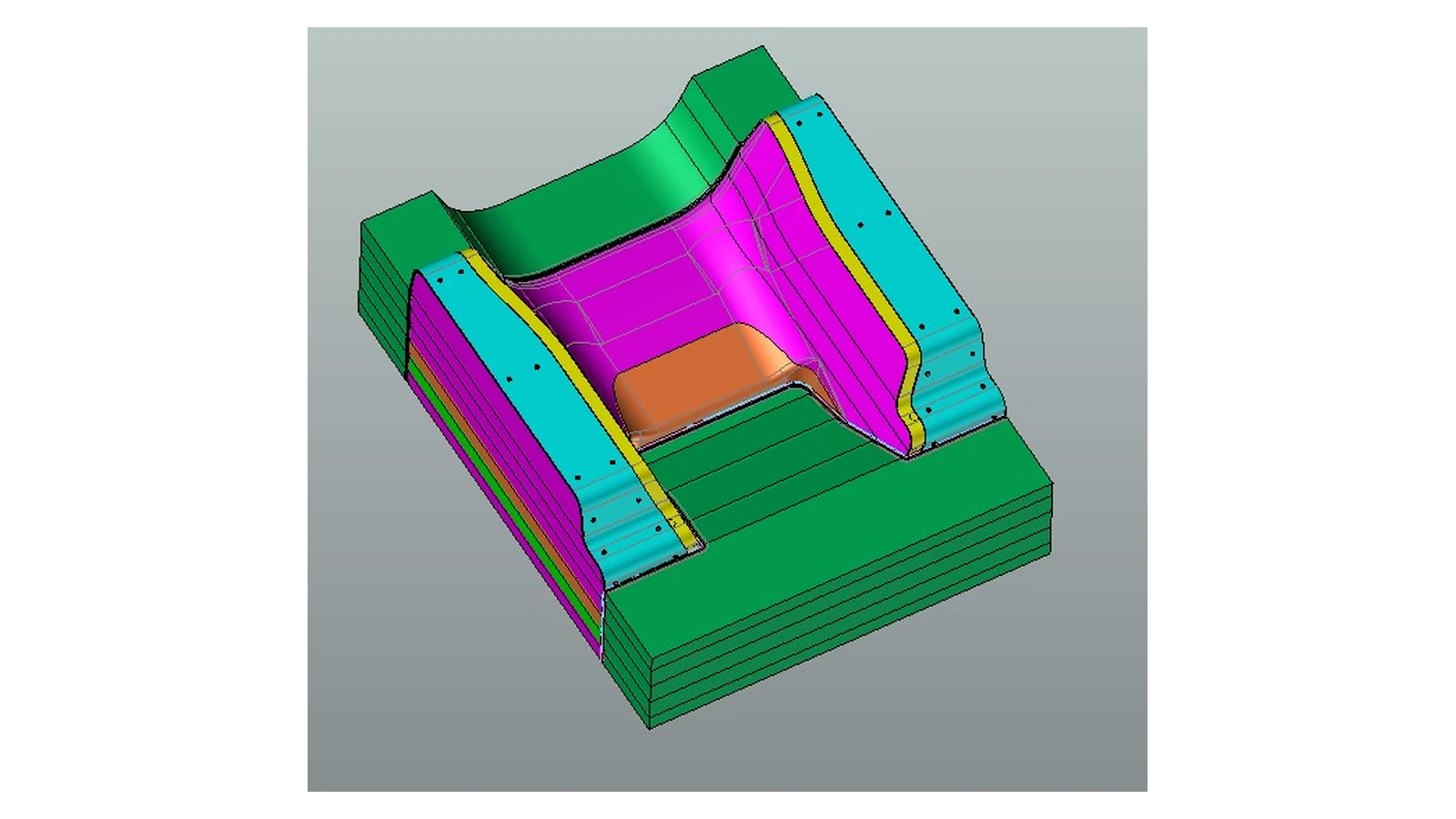

Формовочная оснастка
Созданы формообразующие поверхности и листовые элементы оснастки.
Производственные данные
Переданы 3D-модели ковриков и оснастки, а также развёртки листовых деталей.
Границы проекта. Расчёты, испытания и сертификация выполняются только в составе согласованного технического задания.
